詳細情報 |
|||
| Item Name: | Double Shafts KJG-10 Vacuum Hollow Paddle Dryer For Maleic Anhydride | Application: | Industry Processing/Chemical processing |
|---|---|---|---|
| Heat transfer area: | 10 M2 | Vacuum: | 40mbar |
| Heating source: | Steam | Rotating speed: | 1-15RPM |
| Transmission power: | 7.5KW | ||
| ハイライト: | 二重シャフトはかいドライヤーをくり抜く,マレイン酸の無水物の空のかいドライヤー,5000kg/h真空の乾燥機械 |
||
製品の説明
マレインアンヒドリドのためのダブルシャフトKJG-10真空空のペッドルドライヤー
連続型水平パドルドライヤーには,ジャケット付きの小槽と,小槽に空洞な小槽が2つあります.小槽には,乾燥する材料の入口が付いている蓋があります.材料は蒸気のような加熱媒介で熱移転によって乾燥します熱油またはホールシャフト,ホールパドル,Dimpleジャケットまたは半パイプジャケットを通って流れている熱水.乾燥した製品は,軸のない螺旋輸送機で放出スライドから取り出されます.. 排気蒸気は,カバー上の排気口を通って乾燥機を離れます. 乾燥プロセス中に空気がないことが,酸素含有量が低いため,非常に安全な操作につながります.蒸気凝縮装置の熱回収システムが可能で,排気ガスの露点が高いため.
製品の主な特徴
1. 下水泥,家畜肥料,産業用肥料の連続乾燥
2暖房面積: 3~200m2
3乾燥容量: 50〜5000 kg/h
4. 蒸気密度や真空設計が利用できます
5熱源:蒸気,熱水,熱油
熱源 (温度180°C~250°C)
蒸気による暖房
蒸気は,回転関節を通って空洞シャフトに入り,すべてのパドルに均等に分布されます.コンデンサートは,毎回転で除去されます.
熱油による加熱 (熱液)
熱油 (熱液) は,回転接頭を通って空洞シャフトに入り,外に出ます.供給ポンプからの圧力は空洞パドルを通って液体を押し出します.
製品使用
• 医薬品や食品,化学工業などの材料を乾燥させることができます.
• 粉末性,パスタのような混合物,または原材料に適しています.
• 低温で乾燥する温度感知材料
• 簡単に酸化したり爆発したりし,強烈な刺激性や毒性のある原材料
• 有機溶媒の回収を要求する.
製品 の 利点
• 最大効率 • 冷却液の循環により,最適な熱伝達が可能
• 粉塵やガスに耐える • 低処理容量の高温表面面積; 少ない足跡
• スウィープガスなし • 限られたオフガス処理 • 溶媒の復元が簡単 (高温で)
• 安定したプラグ流量 • 柔らかいから脆い製品 • ローテーション速度が低く,磨きが少ない • 相互に網を挟むパッドに自浄効果
• 半径方向 で 良い 混合
• プラグの流れは軸方向に • パドルの相互作用は自己清掃機能を持っています • ガス量が少なく,粉塵は少ない
• コンパクトで小さな足跡 • 高熱伝達系数と高エネルギー効率 • 湿度が高い材料を扱う
• 低回転率で粒子が損傷しないようにします
テクニカルパラメータ
| モデル | KJG-3 | KJG-9 | KJG-13 | KJG18 | KJG-29 | KJG-41 | KJG-52 | KJG-68 | KJG-81 | KJG-95 | KJG-110 | KJG-125 | KJG-140 |
| 熱移転面積 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 効果的容量 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| スピード範囲 (rpm) | 5から20 | 5から20 | 5から20 | 5から20 | 5から20 | 5〜10 | 5〜10 | 5〜10 | 5〜10 | 1 から 8 | 1 から 8 | 1 から 8 | 1 から 8 |
| トランスミッションパワー (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 装置の幅 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 総幅 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 装置の長さ (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 総長さ (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 中央の高さ (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 設備の総高さ (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

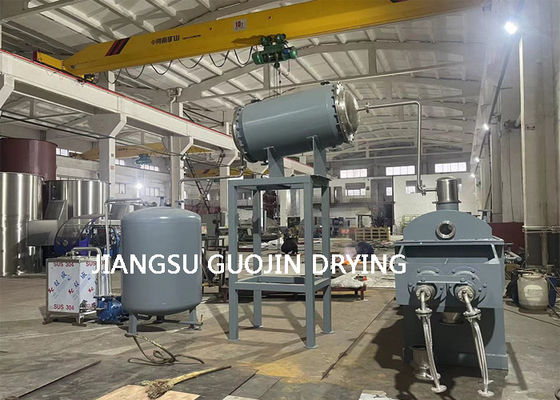

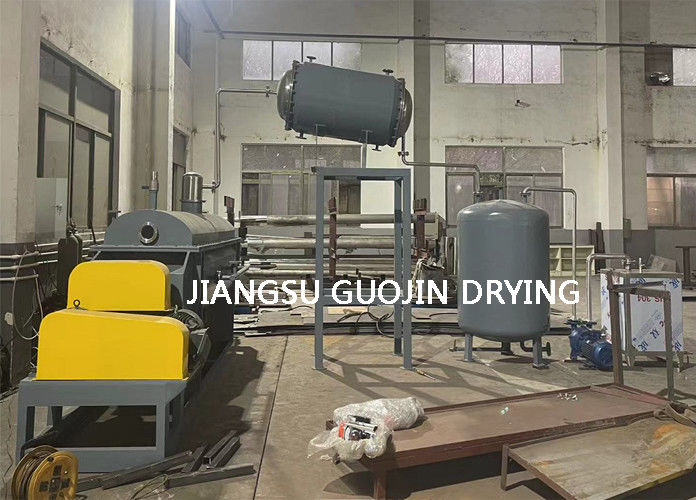

製品展示
