詳細情報 |
|||
| Item Name: | 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Industrial Processing, Pharmaceutical Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800Liter |
| Cylinder size: | 1200x2600MM | Stirring revolution: | 8-10RPM |
| Power: | 11KW | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam, Thermal Oil, Gas | ||
| ハイライト: | 1800L作業ボリュームの回転式真空のドライヤー,回転式真空のドライヤーを処理する化学薬品 |
||
製品の説明
1800L 作業容量 有機溶媒 ハローパッドル 回転式真空乾燥機
製品構造
乾燥機の真空度が -0.092Mpa以上に達し,様々な材料の溶媒 (水を含む) は真空および低温条件で迅速に蒸発することができます.乾燥を加速する目的を得るために熱い表面に材料を取り除き,循環流を形成するために容器に移動する.蒸発した水分は真空ポンプでポンプされます.
ドライヤーボディは円筒形であった.構成には材料入口,真空入口,蒸気入口および出口 (上部は蒸気入口,暖房源が蒸気だったとき,下部は蒸気出口だった)身体は3つの層に分かれ,中部のジャケットの暖房媒体は蒸気,超細いガラスウールの保温層,よい隔熱材料は,回転し,回転し,回転し,回転し,回転し,回転し,回転し,回転した.原材料の表面が黄色の変化を避ける特に熱感のある材料に適しています.
製品構造の特徴
乾燥機は操作が簡単で,材料を簡単に制御し,労働者の労働強度を大幅に削減し,同時に乾燥プロセスにおける材料汚染を軽減します.
1減速機: 機械の右側に設置された減速機.モーターは,車輪とVベルトによってギアユニット,スピンドル回転とハゲ歯に駆動されました.6~10r / minの速度を得る.
2モーターベース装置:モーターはアクティビティボードの右側に搭載され,Vベルトがしっかりとフィットするように上下調整できます.
3電気制御装置 (EU標準): すべての電気制御,ボタン,ライトは制御箱にインストールされており,操作はパネルテキスト指示に基づいて制御できます.振動軸の正方向と逆方向の回転方向は,材料の特性に応じて調整することができます一般的には,約5分で制御できます (つまり,5分停止して5分後には後退します).
4.真空チューブ:シリンダー蒸発の溶剤 (または水) を抽出するために使用されます.フィルター付き入口側では,素材が外に出ないようにフィルター布で覆う必要があります.
5密封構造:両端のスフィンデルは,PTFEで密封され,真空で密封され,良い密封効果が得られます.
6. ステンレス鋼の厚壁管のミックスシャフト,レイクアームのレイク歯は,ステンレス鋼のシームレスステンレス鋼板で作られています.レイクボードは,粘り強い材料を掻き砕くPTFEを塗装しました.
製品使用
製薬産業,食品産業,化学産業などからの以下の原材料が乾燥できます.
- 粉状,パスタのような混合物,または粉末原材料
- 低温で乾燥する必要性のある熱敏感な原材料
- 簡単に酸化したり爆発したりし,強烈な刺激性や毒性のある原材料
- 溶媒を回収する原材料
製品の動作原理
円筒と円筒の中心部に配置された1つの回転ホールシャフトを構成する.シャフトにはホールシャフトが配置されています.熱はシリンダーと空洞の刃の表面のジャケットによって転送されます.暖房の表面を更新するために,材料を混ぜます. これは連続熱伝送乾燥機です.
テクニカルパラメータ
| ポイント | タイプ | ||||||||
| ユニットの名前 | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 作業量 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| シリンダーのサイズ (mm) | Ø600×1500 | Ø800×1500 | Ø800×2000 | Ø1000×2000 | Ø1000×2600 | Ø1200×2600 | Ø1400×3400 | Ø1600×4500 サイズ | Ø1800×4500 |
| 動かし回転 (rpm) | 10〜15 | 10 | 8〜10 | 5 | 5 | 5 | |||
| パワー (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| ジャケットの設計圧力 (Mpa) | <0.3 | ||||||||
| シリンダー内の圧力 (Mpa) | -0.09~-0096 | ||||||||
| 熱移転面積 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+2 とすると5 | 14+3 となる5 | 21.6+55 | 24.3+55 |
製品フローグラフ

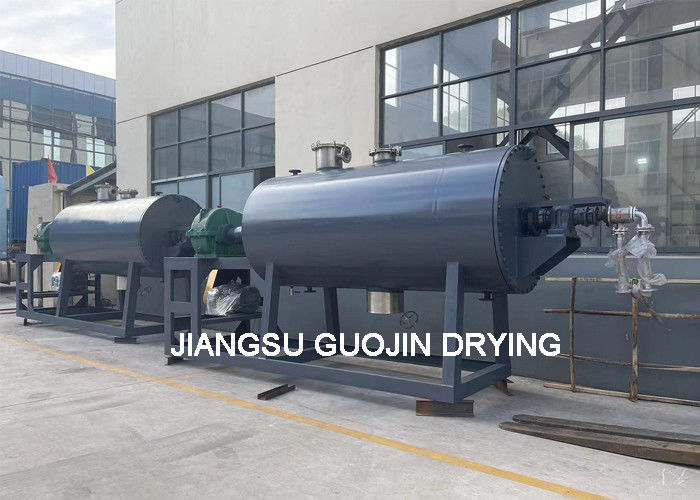

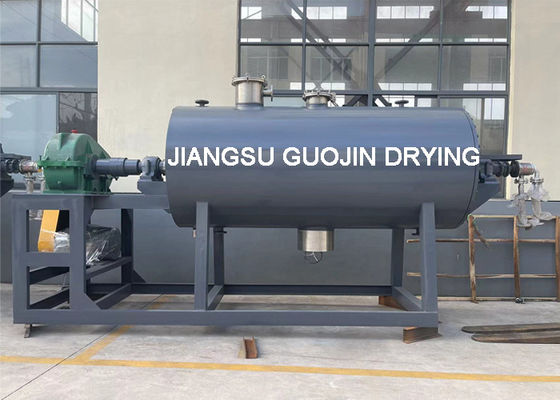

製品展示
電気,蒸気,天然ガス,その他の
