詳細情報 |
|||
| Item Name: | 1800L Working Volume Sludge Stirring Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800 L |
| Cylinder size: | 1200x2600 mm | Stirring revolution: | 8-10 rpm |
| Power: | 11 kw | Cylinder pressure: | -0.09~0.096 |
| Heat transfer area: | 9+2.5 M2 | Heating source: | Steam & electricity & Gas Oil |
| ハイライト: | 回転式真空の乾燥機械1800L,沈積物の動揺の真空の乾燥機械 |
||
製品の説明
1800L 作業容量 スラッド 混ぜる ハロー パドル 回転式真空乾燥機
バキュム・レイクドライヤーとは,様々な原材料の乾燥効率を高めるため,ローブブレードドライヤー熱乾燥原理を組み合わせて設計された新しいタイプの乾燥機です.
内部に装着された船船の刃と螺旋は,原料の連続的,軸間および半径間混合により,乾燥する材料をより均等にします.船船の刃と螺旋の両方を適用すると,原材料を混ぜる刃で回転させるとき乾燥機の加熱表面との接触を加速させ,熱伝達の速度を増加させ,水分蒸発を促進します.
製品構造
乾燥機の真空度が -0.092Mpa以上に達し,様々な材料の溶媒 (水を含む) は真空および低温条件で迅速に蒸発することができます.乾燥を加速する目的を得るために熱い表面に材料を取り除き,循環流を形成するために容器に移動する.蒸発した水分は真空ポンプでポンプされます.
ドライヤーボディは円筒形であった.構成には材料入口,真空入口,蒸気入口および出口 (上部は蒸気入口,暖房源が蒸気だったとき,下部は蒸気出口だった)身体は3つの層に分かれ,中部のジャケットの暖房媒体は蒸気,超細いガラスウールの保温層,よい隔熱材料は,回転し,回転し,回転し,回転し,回転し,回転し,回転し,回転した.原材料の表面が黄色の変化を避ける特に熱感のある材料に適しています.
製品構造の特徴
1機械にミラーを設置すると,それは,身体内の連続的な円状の状態に原材料を形成します.
2機械にミキラーが設置されているため,スラーリとペーストの形状の材料は簡単に乾燥できます.
3. 放出ポートのための特別な設計,より良い密封と材料の蓄積を減らす,放出は簡単です.
4密着型は2種類あります.機械密着型と包装密着型. デザインは密着型と長寿を供給します.
5特殊な技術により,高強度で同心的になっています.
6シャフトと振動を追加する機器の介質は,要求に応じて装備されます.
7異なる材料に応じて異なるフィルター形式を使用します.
製品使用
製薬産業,食品産業,化学産業などからの以下の原材料が乾燥できます.
- 粉状,パスタのような混合物,または粉末原材料
- 低温で乾燥する必要性のある熱敏感な原材料
- 簡単に酸化したり爆発したりし,強烈な刺激性や毒性のある原材料
- 溶媒を回収する原材料
テクニカルパラメータ
| ポイント | タイプ | ||||||||
| ユニットの名前 | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 作業量 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| シリンダーのサイズ (mm) | Ø600×1500 | Ø800×1500 | Ø800×2000 | Ø1000×2000 | Ø1000×2600 | Ø1200×2600 | Ø1400×3400 | Ø1600×4500 サイズ | Ø1800×4500 |
| 動かし回転 (rpm) | 10〜15 | 10 | 8〜10 | 5 | 5 | 5 | |||
| パワー (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| ジャケットの設計圧力 (Mpa) | <0.3 | ||||||||
| シリンダー内の圧力 (Mpa) | -0.09~-0096 | ||||||||
| 熱移転面積 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+2 とすると5 | 14+3 となる5 | 21.6+55 | 24.3+55 |
製品フローグラフ

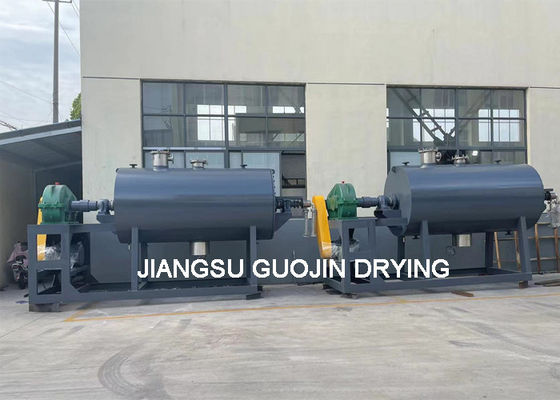

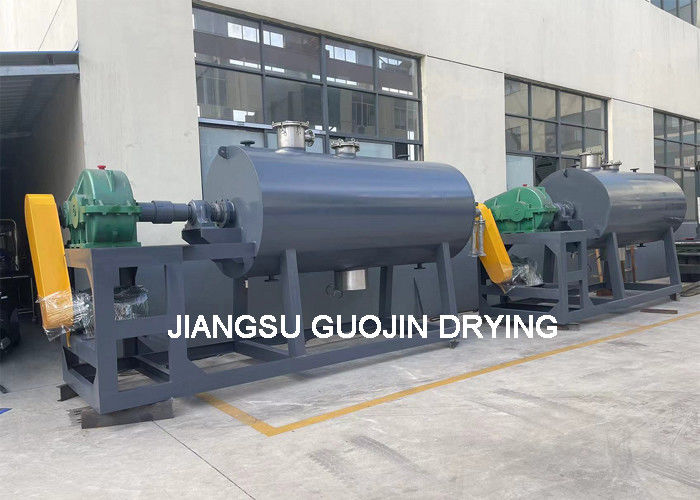

製品展示
電気,蒸気,天然ガス,その他の
