詳細情報 |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Hollow Paddle Dryer Stainless Vacuum Drying Machine | Application: | Chemical Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | ||
| ハイライト: | 蒸気の源の回転式真空のドライヤー,化学処理の回転真空のドライヤー |
||
製品の説明
5-20rpm回転速度 KJG-5 ホールパドルドライヤー ステンレス真空乾燥機
連続型水平パドルドライヤーには,ジャケット付きの小槽と,小槽に空洞な小槽が2つあります.小槽には,乾燥する材料の入口が付いている蓋があります.材料は蒸気のような加熱媒介で熱移転によって乾燥します熱油またはホールシャフト,ホールパドル,Dimpleジャケットまたは半パイプジャケットを通って流れている熱水.乾燥した製品は,軸のない螺旋輸送機で放出スライドから取り出されます.. 排気蒸気は,カバー上の排気口を通って乾燥機を離れます. 乾燥プロセス中に空気がないことが,酸素含有量が低いため,非常に安全な操作につながります.蒸気凝縮装置の熱回収システムが可能で,排気ガスの露点が高いため.
KJG-5水平空洞パドルドライヤー主要な特徴
主な構造はジャケット付きのW型シェルで,ホールの低速回転ホールのシャフトが2つ装備されている.いくつかの混合刃がシャフトに溶接されている.熱伝達器が装備されています.2つの加熱表面が同時に材料を加熱します熱媒体は,通常,ドライヤーの真ん中から供給され,他の側から,振動状態の材料層の表面を通って放出されます.
クイーン形の空洞な刃は空洞な軸に密集して配置され,熱媒体は空洞な軸を通って刃を通って流れます.ユニット有効体積は大きな熱伝送面積を持っています..熱媒体の温度は -40°Cから320°Cの範囲で,水蒸気または液体タイプである:熱水,熱伝達油などである.間接導熱は,熱を取り除くために空気を運ばない熱は材料を温めるために使用されます. 熱損失は,原子炉体の隔熱層を通して環境への熱の散布だけです.クイーン型の刃の熱転送表面は,自己清掃の機能を持っています材料の粒子の相対的な動きとクイン状の表面は,クイン状の表面に固定された材料を洗い流すことができます.清潔な熱転送表面が常に動き続けるように.
クイーン形の空洞な刃は空洞な軸に密集して配置され,熱媒体は空洞な軸を通って刃を通って流れます.ユニット有効体積は大きな熱伝送面積を持っています..熱媒体の温度は -40°Cから320°Cの範囲で,水蒸気または液体タイプである:熱水,熱伝達油などである.間接導熱は,熱を取り除くために空気を運ばない熱は材料を温めるために使用されます. 熱損失は,原子炉体の隔熱層を通して環境への熱の散布だけです.クイーン型の刃の熱転送表面は,自己清掃の機能を持っています材料の粒子の相対的な動きとクイン状の表面は,クイン状の表面に固定された材料を洗い流すことができます.清潔な熱転送表面が常に動き続けるように.
KJG-5水平空洞パドルドライヤー作業原理
薄型空洞の刃,空洞の軸を通る熱媒体は刃を通って流れます.熱伝達の面積の有効容量は非常に大きいです.熱媒体は水蒸気かもしれません熱伝達媒体は,シェル・ジャケットを通り,ホールな混ぜ軸は,回転関節を通り,熱媒体の種類に応じて,空洞な混ぜる軸は異なる内部構造を有し,最適な熱伝送効果を保証する..
熱いオイルへのアクセス,同時に加熱,加熱乾燥後,加熱乾燥空気を通して同時に放出ポートの上部,装置の乾燥強度が大幅に増加乾燥機から排気ガスから蒸発した湿気,外側の扇風機によって放出された湿気.
KJG-5水平空洞パドルドライヤー テクニカルパラメータ
| 違う 違う | ポイント | パラメータ | 注記 |
| 1, | モデル | KJG-5 | |
| 2, | パッドルの熱伝達面積 [m]2] | 3.5 | シャフト表面面積を含む |
| 3, | ジャケットの熱伝達面積 [m]2] | 1.5 | |
| 4, | 総熱伝達面積 [m]2] | 5 | |
| 5, | 水蒸気量 [kg/h] | 50 | |
| 6, | 生産能力 [kg/h] | 15〜20 | |
| 7, | パドル直径 [mm] | 260 | |
| 8, | 効果的体積 [m3] | 1 | |
| 9, | 回転速度 [rpm] | 1〜15 | |
| 10, | 標準モーター名乗 [kW] | 3 | |
| 11, | キャリアガス流量 [m]3/h] | 300から500 | |
| 12, | キャリヤガスの排気扇風機の定位値 [kW] | 0.75 | |
| 13, | マシンフロアスペース [L×W×H] | 2816X760X1370 | |
| 14, | 標準起重重量 [kg] | 1500 |

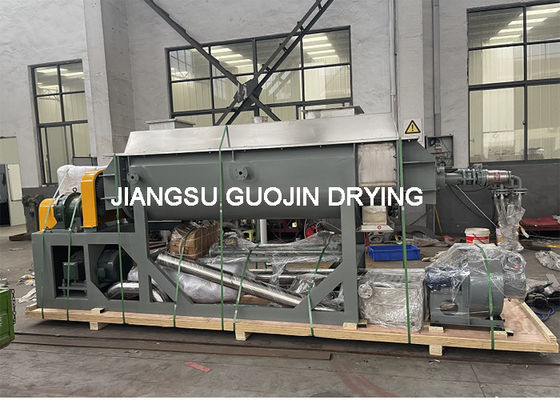

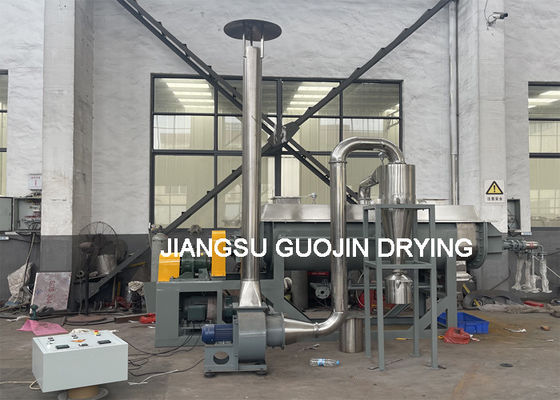

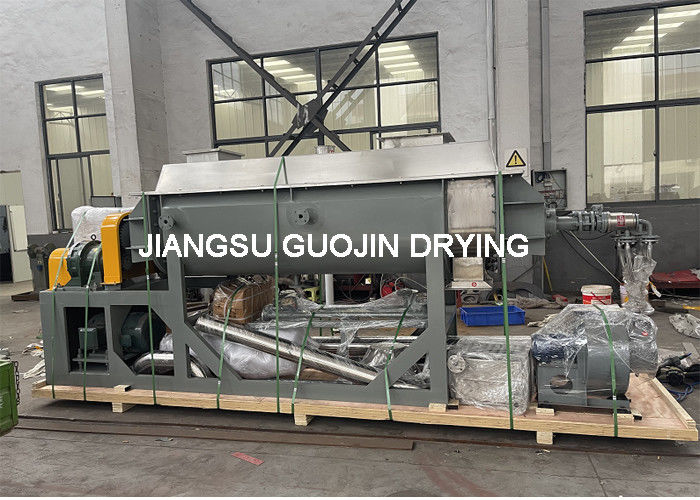

KJG-5水平空洞パドルドライヤーショー
