詳細情報 |
|||
| Item Name: | 3kw Power KJG-5 Hollow Paddle Dryer Stainless Vacuum Drying Machine | Application: | Chemical Processing |
|---|---|---|---|
| Paddle heat transfer area: | 3.5Square Meter | Jacket heat transfer area: | 1.5Square Meter |
| Total heat transfer area: | 5Square Meter | Heating source: | Steam |
| Rotating speed: | 5-20rpm | Water evaporation: | 50KG/H |
| Power: | 3KW | ||
| ハイライト: | 3kw連続的な横のかいドライヤー,Wは構造の真空の乾燥機械を形づけた |
||
製品の説明
3kW パワー KJG-5 ホールパドルドライヤー ステンレス真空乾燥機
連続型水平パドルドライヤーには,ジャケット付きの小槽と,小槽に空洞な小槽が2つあります.小槽には,乾燥する材料の入口が付いている蓋があります.材料は蒸気のような加熱媒介で熱移転によって乾燥します熱油またはホールシャフト,ホールパドル,Dimpleジャケットまたは半パイプジャケットを通って流れている熱水.乾燥した製品は,軸のない螺旋輸送機で放出スライドから取り出されます.. 排気蒸気は,カバー上の排気口を通って乾燥機を離れます. 乾燥プロセス中に空気がないことが,酸素含有量が低いため,非常に安全な操作につながります.蒸気凝縮装置の熱回収システムが可能で,排気ガスの露点が高いため.
KJG-5水平空洞パドルドライヤー主要な特徴
主な構造はジャケット付きのW型シェルで,ホールの低速回転ホールのシャフトが2つ装備されている.いくつかの混合刃がシャフトに溶接されている.熱伝達器が装備されています.2つの加熱表面が同時に材料を加熱します熱媒体は,通常,ドライヤーの真ん中から供給され,他の側から,振動状態の材料層の表面を通って放出されます.
クイーン形の空洞な刃は空洞な軸に密集して配置され,熱媒体は空洞な軸を通って刃を通って流れます.ユニット有効体積は大きな熱伝送面積を持っています..熱媒体の温度は -40°Cから320°Cの範囲で,水蒸気または液体タイプである:熱水,熱伝達油などである.間接導熱は,熱を取り除くために空気を運ばない熱は材料を温めるために使用されます. 熱損失は,原子炉体の隔熱層を通して環境への熱の散布だけです.クイーン型の刃の熱転送表面は,自己清掃の機能を持っています材料の粒子の相対的な動きとクイン状の表面は,クイン状の表面に固定された材料を洗い流すことができます.清潔な熱転送表面が常に動き続けるように.
クイーン形の空洞な刃は空洞な軸に密集して配置され,熱媒体は空洞な軸を通って刃を通って流れます.ユニット有効体積は大きな熱伝送面積を持っています..熱媒体の温度は -40°Cから320°Cの範囲で,水蒸気または液体タイプである:熱水,熱伝達油などである.間接導熱は,熱を取り除くために空気を運ばない熱は材料を温めるために使用されます. 熱損失は,原子炉体の隔熱層を通して環境への熱の散布だけです.クイーン型の刃の熱転送表面は,自己清掃の機能を持っています材料の粒子の相対的な動きとクイン状の表面は,クイン状の表面に固定された材料を洗い流すことができます.清潔な熱転送表面が常に動き続けるように.
KJG-5水平空洞パドルドライヤー作業原理
KJGシリーズパドルドライヤー/プロセッサは,高効率で機械的に振動し,プロセス質量から熱を追加または除去する間接的な熱伝達装置です.パスタの加熱や冷却フィルターケーキ,粉末,粒子の材料を様々な産業から.
パドルドライヤーは,密着した混合と熱伝達を最適化するために,独特の交互の空洞ディスクを持つジャケット付きの槽と2つの逆回転シャフトで構成されています.熱水や熱熱油湿った材料は,ディスク周辺に溶接された振動器のパドルでパドルドライヤーを通過します.定期的な混合により,湿った材料は,パドルドライヤーを通過し,パドルドライヤーを通過します.刈り取り湿った材料が乾燥機の反対端に到達すると 直接乾燥して放出されます
蒸発した水分は,気流風扇で吸い出し,サイクロン,コンデンサ,湿浄機で処理され,大気汚染を大幅に減らす.
KJG-5水平空洞パドルドライヤー テクニカルパラメータ
| 違う 違う | ポイント | パラメータ | 注記 |
| 1, | モデル | KJG-5 | |
| 2, | パッドルの熱伝達面積 [m]2] | 3.5 | シャフト表面面積を含む |
| 3, | ジャケットの熱伝達面積 [m]2] | 1.5 | |
| 4, | 総熱伝達面積 [m]2] | 5 | |
| 5, | 水蒸気量 [kg/h] | 50 | |
| 6, | 生産能力 [kg/h] | 15〜20 | |
| 7, | パドル直径 [mm] | 260 | |
| 8, | 効果的体積 [m3] | 1 | |
| 9, | 回転速度 [rpm] | 1〜15 | |
| 10, | 標準モーター名乗 [kW] | 3 | |
| 11, | キャリアガス流量 [m]3/h] | 300から500 | |
| 12, | キャリヤガスの排気扇風機の定位値 [kW] | 0.75 | |
| 13, | マシンフロアスペース [L×W×H] | 2816X760X1370 | |
| 14, | 標準起重重量 [kg] | 1500 |

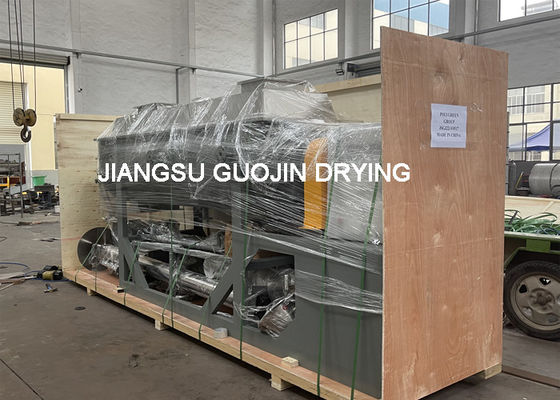

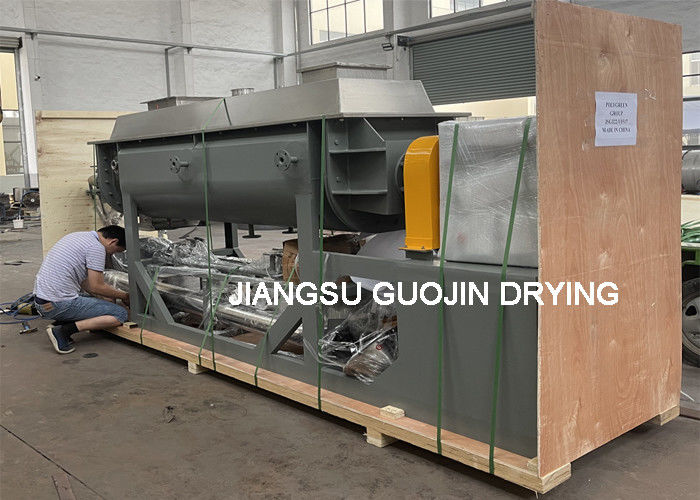

KJG-5水平空洞パドルドライヤーショー
