詳細情報 |
|||
| Item Name: | Water Evaporation 50kg/H KJG-5 Hollow Paddle Dryer Stainless Vacuum Drying Machine | Application: | Chemical Processing |
|---|---|---|---|
| Paddle heat transfer area: | 3.5Square Meter | Jacket heat transfer area: | 1.5Square Meter |
| Total heat transfer area: | 5Square Meter | Heating source: | Gas or steam |
| Rotating speed: | 5-20 rpm | Water evaporation: | 50 kg/h |
| ハイライト: | 50kg/H空のかいドライヤー,横の空のかいドライヤーISOは承認した |
||
製品の説明
水蒸気 50kg/H KJG-5 ホールパドルドライヤーステンレス真空乾燥機
連続型水平パドルドライヤーには,ジャケット付きの小槽と,小槽に空洞な小槽が2つあります.小槽には,乾燥する材料の入口が付いている蓋があります.材料は蒸気のような加熱媒介で熱移転によって乾燥します熱油またはホールシャフト,ホールパドル,Dimpleジャケットまたは半パイプジャケットを通って流れている熱水.乾燥した製品は,軸のない螺旋輸送機で放出スライドから取り出されます.. 排気蒸気は,カバー上の排気口を通って乾燥機を離れます. 乾燥プロセス中に空気がないことが,酸素含有量が低いため,非常に安全な操作につながります.蒸気凝縮装置の熱回収システムが可能で,排気ガスの露点が高いため.
KJG-5水平空洞パドルドライヤー
主要な特徴
管状の暖房衣
1) 作業圧が10バーまで
2) 管状の暖房ジャケットは,非常に均一な暖房と正確な温度制御を確保
3) 蒸発した水蒸気から固体を分離する蒸気ドーム
3) 80mm の鉱物保温材は,熱損失を大幅に削減します
空っぽディスク
1) 暖房面を大幅に増やす
2) クイーン型パドルよりも溶接面積がはるかに少ない
3) 自浄化 ディスク 表面 は 熱 移転 を 大きく 改善 し ます
4) 異なる角度でディスク周辺部に溶接された混ぜ合わせ機のパドルを完全に混合,移動し,湿った材料を粉砕
4) 異なる角度でディスク周辺部に溶接された混ぜ合わせ機のパドルを完全に混合,移動し,湿った材料を粉砕
組み立てられた殴り座席と冷却ジャケット
1) 軸の同心性を確保するために,乾燥室の欠かせない部分として,ベアリングシートは端板に固定されています.
2) 水冷却ジャケットは,ベアリングの寿命を増やすために装備されています.
3) 一通路回転関節は,各空洞ディスクに恒常的な加熱介質の流れを保証します.
3) 一通路回転関節は,各空洞ディスクに恒常的な加熱介質の流れを保証します.
排気ガス処理システム
サイクロン,チューブ式コンデンサーと2段階の湿浄機の組み合わせにより,非常に高い排出基準が確保されます
KJG-5水平空洞パドルドライヤー作業原理
KJGシリーズパドルドライヤー/プロセッサは,高効率で機械的に振動し,プロセス質量から熱を追加または除去する間接的な熱伝達装置です.パスタの加熱や冷却フィルターケーキ,粉末,粒子の材料を様々な産業から.
パドルドライヤーは,密着した混合と熱伝達を最適化するために,独特の交互の空洞ディスクを持つジャケット付きの槽と2つの逆回転シャフトで構成されています.熱水や熱熱油湿った材料は,ディスク周辺に溶接された振動器のパドルでパドルドライヤーを通過します.定期的な混合により,湿った材料は,パドルドライヤーを通過し,パドルドライヤーを通過します.刈り取り湿った材料が乾燥機の反対端に到達すると 直接乾燥して放出されます
蒸発した水分は,気流風扇で吸い出し,サイクロン,コンデンサ,湿浄機で処理され,大気汚染を大幅に減らす.
KJG-5水平空洞パドルドライヤー適用する
• 医薬品や食品,化学工業などの材料を乾燥させることができます.
• 粉末性,パスタのような混合物,または原材料に適しています.
• 低温で乾燥する温度感知材料
• 簡単に酸化したり爆発したりし,強烈な刺激性や毒性のある原材料
• 有機溶媒の回収を要求する.
KJG-5水平空洞パドルドライヤー テクニカルパラメータ
| 違う 違う | ポイント | パラメータ | 注記 |
| 1, | モデル | KJG-5 | |
| 2, | パッドルの熱伝達面積 [m]2] | 3.5 | シャフト表面面積を含む |
| 3, | ジャケットの熱伝達面積 [m]2] | 1.5 | |
| 4, | 総熱伝達面積 [m]2] | 5 | |
| 5, | 水蒸気量 [kg/h] | 50 | |
| 6, | 生産能力 [kg/h] | 15〜20 | |
| 7, | パドル直径 [mm] | 260 | |
| 8, | 効果的体積 [m3] | 1 | |
| 9, | 回転速度 [rpm] | 1〜15 | |
| 10, | 標準モーター名乗 [kW] | 3 | |
| 11, | キャリアガス流量 [m]3/h] | 300から500 | |
| 12, | キャリヤガスの排気扇風機の定位値 [kW] | 0.75 | |
| 13, | マシンフロアスペース [L×W×H] | 2816X760X1370 | |
| 14, | 標準起重重量 [kg] | 1500 |

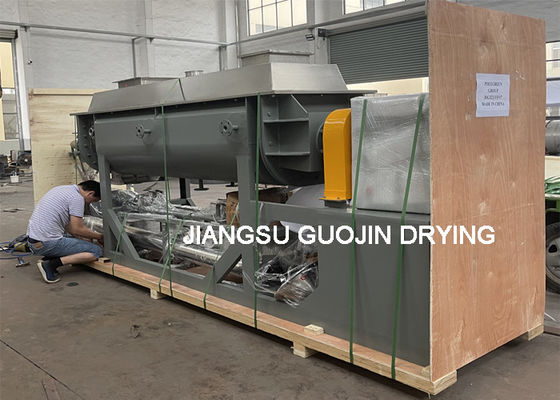

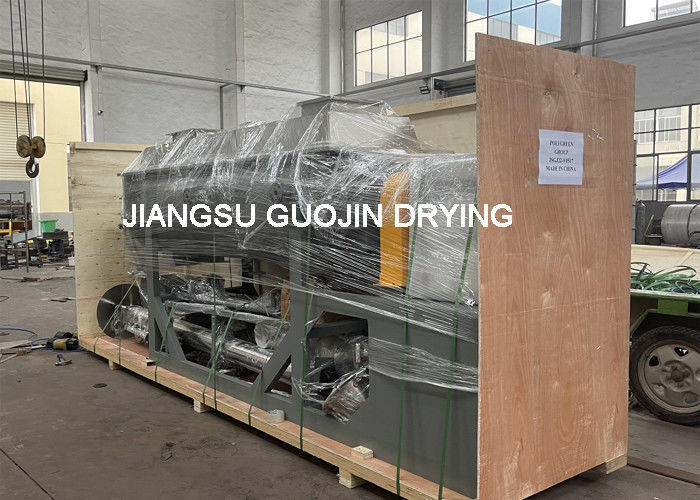

KJG-5水平空洞パドルドライヤーショー
