詳細情報 |
|||
| Item Name: | PLG 304 Stainless Steel Continuous Disc Plate Dryer For Granulated Sugar | Model Type: | PLG-2200/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 6721mm |
| Drying area: | 61.6M2 | Power: | 7.5 |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| ハイライト: | PLG連続的なディスク版のドライヤー,グラニュー糖 ディスク版のドライヤー,SUS304熱気の乾燥機械 |
||
製品の説明
PLG 304 ステンレス ステンレス ステンレス ステンレス ステンレス
断続的な混ぜ干燥機をベースに,ディスクプレート乾燥機は,継続的な改善によって開発された,多層固定空心式加熱円形キャリアディスクの一種です.継続的な改善によって開発されている. 乾燥プロセスは,熱媒体を空洞ディスクの各層に通過することです. 熱伝導の方法では,ディスクの表面に置かれた湿った材料は間接的に加熱されます.ローリング材料の湿った部分は,ローリングとローリングを回転させることで,動作温度下では蒸発されます.蒸気は装置の排気ガスと共に放出され,設備の底部で合格の乾燥した完成品が継続的に得られます.
PLG連続ディスクプレートドライヤー 作業原理
湿った材料は乾燥機の上部にある最初の乾燥層に連続的に供給されます.と急進的な螺旋線に沿って大きな乾燥プレートの外縁に落ちる材料は,小さな乾燥プレートから外側に移動し,下にある大きな乾燥プレートの外側に落ちます.材料は連続してドライヤーを通過することができますように,小さな大きな乾燥プレートの両方が順番に配置されています熱媒体は飽和蒸気,熱水,熱油である.熱は片端から空洞な乾燥プレートに導かれ,もう片端から外に出ます.乾燥プレートの最後の層から乾燥機の下部に乾燥材料を落とし,その後,排放出口にレイクによって移動します. 材料の水分は,上部蓋の排気口から除去されます. 真空型プレートドライヤーでは,水分は,上部蓋の真空ポンプによって吸い出されます.乾燥した材料は底層から放出されます乾燥機には,フィニッシュ式ヒーター,溶剤回収用コンデンサー,袋除塵器,戻り・混ぜメカニズム,吸気扇などの補給装置が装備されれば,乾燥能力は向上することができる.ほか.
PLG連続ディスクプレート乾燥機の技術パラメータ
1乾燥用トレイ
- 設計圧:一般的には0.4Mpaで,最大圧は1.6Mpaです.
- 最大作業圧:一般的には ≤0.4Mpaで,最大圧は1.6MPaです.
- 熱源:蒸気,熱水,熱油:乾燥プレートの温度が100°Cであるとき,熱水を熱源として使用する.飽和水蒸気 ≤0を使用する.乾燥プレートの温度が100°C~150°Cである場合, 4Mpaまたは蒸気ガス乾燥プレートの温度が150°C~320°Cの場合は熱油を使用します.
2材料伝送システム
- 主軸の回転: 1~10rpm,電磁気またはトランスデューサーのタイミング
- レイクアーム: 2〜8つのレイクアームが各層のメインシャフトに固定されます.
- ハーブ・ブレード: ハーブ・ブレードはハーブ・アームにハンジングされ,プレートの表面と共に浮いている.
- ローラー: 簡単に集積しやすい材料や磨きが必要な材料では,ローラーを適切な場所に配置し,熱伝達と乾燥プロセスを強化します.
3乾燥機の3種類:正気圧,密閉,真空
- 正常圧力:乾燥機体は円筒形または八角形で,構造は統合または分離することができます.熱源のための管路システムは乾燥機内または外に置くことができます.
- 密封:乾燥機体は円筒形で,5KPaの内部圧力を耐えることができます.熱源のための管路システムは乾燥機内外に置くことができます.
- 真空:乾燥機体は円筒形で設計圧は0.1MPaです.熱源のための管路システムは乾燥機の中に配置されています.
4エアヒーター
空気ヒーターは,通常,乾燥効率を高めるため,より大きな蒸発容量要件を満たすために使用されます.
PLG連続ディスクプレート乾燥機の技術パラメータ
| タイプ | 直径 (mm) | 高さ (mm) | 乾燥した面積 (m2) | パワー (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 年 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 年 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 年 | 6301 | 55.4 | 7.5 | |
| 2200/20 年 | 6721 | 61.6 | ||
| 2200/22 年 | 7141 | 67.7 | 11 | |
| 2200/24 年 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 年 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 年 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 年 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

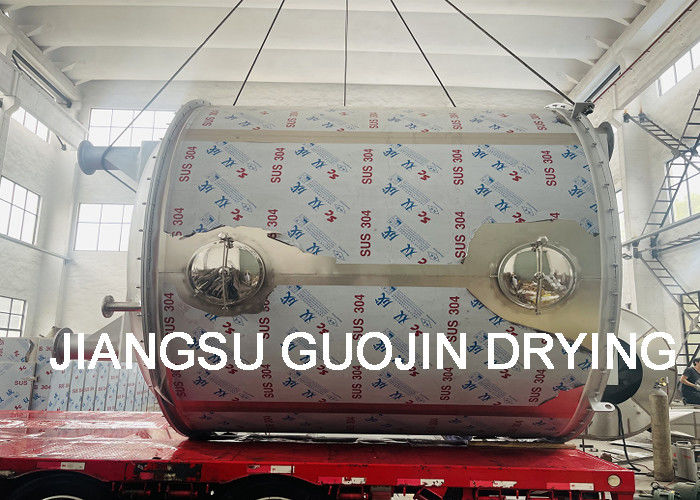

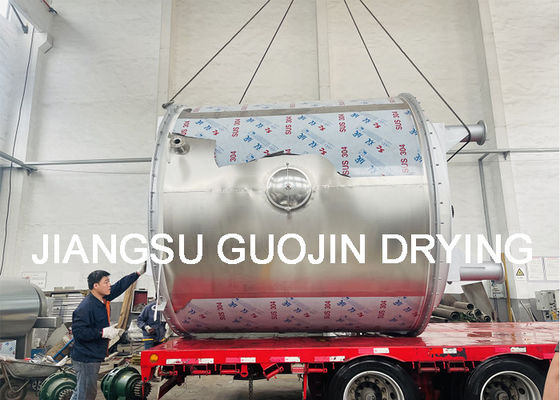

PLG連続ディスクプレートドライヤーショー
