詳細情報 |
|||
| Item Name: | 15KW Transmission Power Industrial Drying Equipment Hollow Paddle Dryer | Application: | Industry Processing, Chemical processing,Pharmaceutical processing |
|---|---|---|---|
| Heat transfer area: | 35M2 | Effective volume: | 2.2M3 |
| Material: | Stainless steel , carbon steel | Heating source: | Thermal Oil or Steam |
| Rotating speed: | 5-10RPM | Transmission power: | 15KW |
| ハイライト: | 15KW産業乾燥装置,空のかい産業乾燥装置,熱オイルの空のかいドライヤー |
||
製品の説明

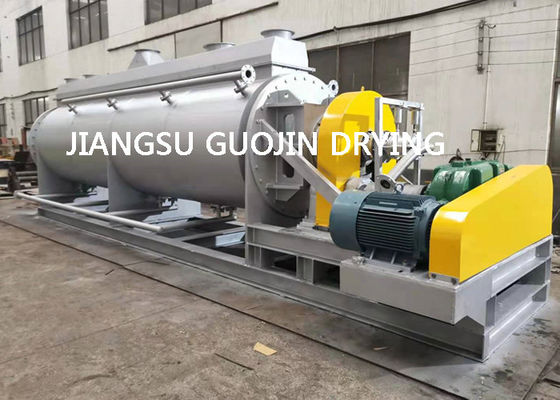

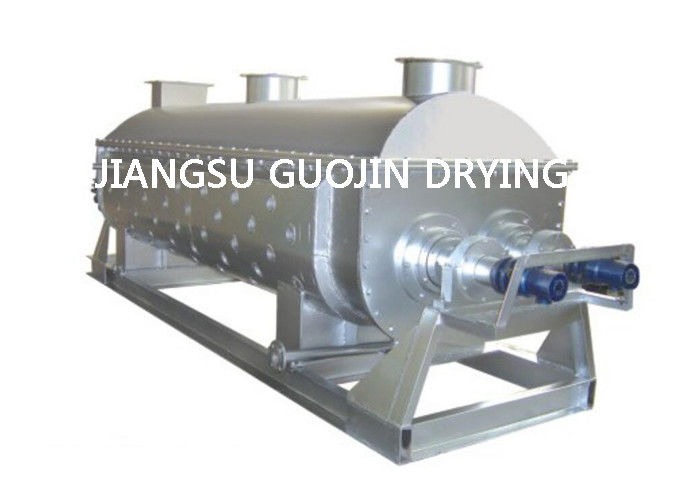

15KW トランスミッション パワー 工業用乾燥装置 穴式パドル乾燥機
パドルドライヤーは,湿った材料がパドルを動かすことで熱媒体と熱表面に完全に接触できるように,装置内にあるパルプを動かす低速の動動式ドライヤーの1種です.乾燥の目的を達成するために. 構造は一般的に水平,二軸または四軸である.パドルドライヤーは,熱気型と伝導型に分かれています.熱気タイプは,熱媒体 (熱気など) と乾燥される材料の接触と乾燥を通して.
構造 紹介
主な構造はジャケット付きのW型シェルで,ホールの低速回転ホールのシャフトが2つ装備されている.いくつかの混合刃がシャフトに溶接されている.熱伝達器が装備されています.2つの加熱表面が同時に材料を加熱します熱媒体は,通常,ドライヤーの真ん中から供給され,他の側から,振動状態の材料層の表面を通って放出されます.
クイーン形の空洞な刃は空洞な軸に密集して配置され,熱媒体は空洞な軸を通って刃を通って流れます.ユニット有効体積は大きな熱伝送面積を持っています..熱媒体の温度は -40°Cから320°Cの範囲で,水蒸気または液体タイプである:熱水,熱伝達油などである.間接導熱は,熱を取り除くために空気を運ばない熱は材料を温めるために使用されます. 熱損失は,原子炉体の隔熱層を通して環境への熱の散布だけです.クイーン型の刃の熱転送表面は,自己清掃の機能を持っています材料の粒子の相対的な動きとクイン状の表面は,クイン状の表面に固定された材料を洗い流すことができます.清潔な熱転送表面が常に動き続けるように.
クイーン形の空洞な刃は空洞な軸に密集して配置され,熱媒体は空洞な軸を通って刃を通って流れます.ユニット有効体積は大きな熱伝送面積を持っています..熱媒体の温度は -40°Cから320°Cの範囲で,水蒸気または液体タイプである:熱水,熱伝達油などである.間接導熱は,熱を取り除くために空気を運ばない熱は材料を温めるために使用されます. 熱損失は,原子炉体の隔熱層を通して環境への熱の散布だけです.クイーン型の刃の熱転送表面は,自己清掃の機能を持っています材料の粒子の相対的な動きとクイン状の表面は,クイン状の表面に固定された材料を洗い流すことができます.清潔な熱転送表面が常に動き続けるように.
製品使用
• 医薬品や食品,化学工業などの材料を乾燥させることができます.
• 粉末性,パスタのような混合物,または原材料に適しています.
• 低温で乾燥する温度感知材料
• 簡単に酸化したり爆発したりし,強烈な刺激性や毒性のある原材料
• 有機溶媒の回収を要求する.
テクニカルパラメータ
| モデル | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 熱移転面積 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 効果的容量 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| スピード範囲 (rpm) | 5から20 | 5から20 | 5から20 | 5から20 | 5から20 | 5〜10 | 5〜10 | 5〜10 | 5〜10 | 1 から 8 | 1 から 8 | 1 から 8 | 1 から 8 |
| トランスミッションパワー (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 装置の幅 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 総幅 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 装置の長さ (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 総長さ (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 中央の高さ (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 設備の総高さ (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
