詳細情報 |
|||
| Item Name: | 1.85m3 Effective Volume Continuous Paddle Dryer For Soybean Meal | Application: | Industry Processing, Chemical processing,Pharmaceutical processing |
|---|---|---|---|
| Heat transfer area: | 29M2 | Effective volume: | 1.85M3 |
| Material: | Stainless steel , carbon steel | Heating source: | Thermal Oil or Steam |
| Rotating speed: | 5-20RPM | Transmission power: | 11KW |
| ハイライト: | 連続的なかい真空の乾燥機械,大豆食事の真空の乾燥機械,SSの連続的なかいドライヤー |
||
製品の説明
1.85m3 効果的な容量 連続パドルドライヤー ソーヤ粉のために
双方向回転軸と 独特の絡み合っている空洞なクイーン形パッドは 密着した混合を促し 熱伝達を最適化し 自浄機能を備えています熱伝達面積と体積比の大きなは,空洞のパドルとジャケット容器の使用によって達成されます効率的でコンパクトな機械で,スペースが少なく,設置コストも低くなります.
構造 紹介
主な構造はジャケット付きのW型シェルで,ホールの低速回転ホールのシャフトが2つ装備されている.いくつかの混合刃がシャフトに溶接されている.熱伝達器が装備されています.2つの加熱表面が同時に材料を加熱します熱媒体は,通常,ドライヤーの真ん中から供給され,他の側から,振動状態の材料層の表面を通って放出されます.
クイーン形の空洞な刃は空洞な軸に密集して配置され,熱媒体は空洞な軸を通って刃を通って流れます.ユニット有効体積は大きな熱伝送面積を持っています..熱媒体の温度は -40°Cから320°Cの範囲で,水蒸気または液体タイプである:熱水,熱伝達油などである.間接導熱は,熱を取り除くために空気を運ばない熱は材料を温めるために使用されます. 熱損失は,原子炉体の隔熱層を通して環境への熱の散布だけです.クイーン型の刃の熱転送表面は,自己清掃の機能を持っています材料の粒子の相対的な動きとクイン状の表面は,クイン状の表面に固定された材料を洗い流すことができます.清潔な熱転送表面が常に動き続けるように.
クイーン形の空洞な刃は空洞な軸に密集して配置され,熱媒体は空洞な軸を通って刃を通って流れます.ユニット有効体積は大きな熱伝送面積を持っています..熱媒体の温度は -40°Cから320°Cの範囲で,水蒸気または液体タイプである:熱水,熱伝達油などである.間接導熱は,熱を取り除くために空気を運ばない熱は材料を温めるために使用されます. 熱損失は,原子炉体の隔熱層を通して環境への熱の散布だけです.クイーン型の刃の熱転送表面は,自己清掃の機能を持っています材料の粒子の相対的な動きとクイン状の表面は,クイン状の表面に固定された材料を洗い流すことができます.清潔な熱転送表面が常に動き続けるように.
製品使用
• 医薬品や食品,化学工業などの材料を乾燥させることができます.
• 粉末性,パスタのような混合物,または原材料に適しています.
• 低温で乾燥する温度感知材料
• 簡単に酸化したり爆発したりし,強烈な刺激性や毒性のある原材料
• 有機溶媒の回収を要求する.
テクニカルパラメータ
| モデル | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 熱移転面積 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 効果的容量 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| スピード範囲 (rpm) | 5から20 | 5から20 | 5から20 | 5から20 | 5から20 | 5〜10 | 5〜10 | 5〜10 | 5〜10 | 1 から 8 | 1 から 8 | 1 から 8 | 1 から 8 |
| トランスミッションパワー (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 装置の幅 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 総幅 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 装置の長さ (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 総長さ (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 中央の高さ (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 設備の総高さ (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

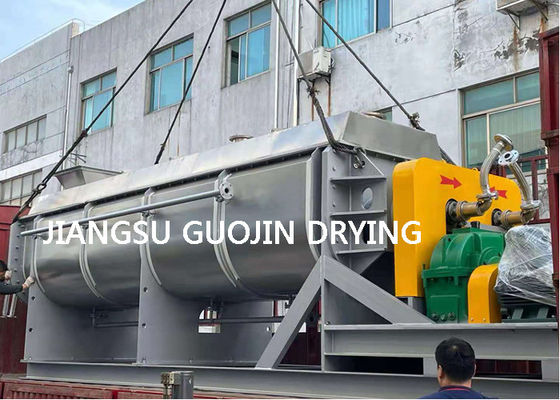

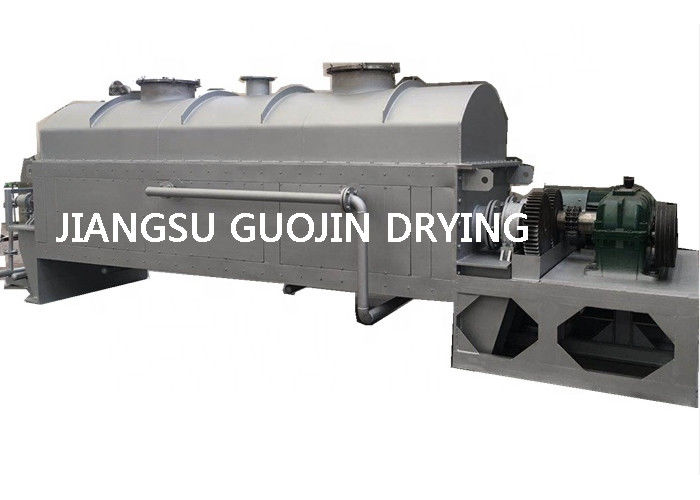

製品展示
