詳細情報 |
|||
| Item Name: | 9M2 Heat Transfer Area Hollow Air Sludge Vacuum Blade Paddle Hollow Dryer | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Heat transfer area: | 9 M2 | Effective volume: | 0.32 M3 |
| Material: | Stainless steel or carbon steel | Heating source: | Thermal Oil |
| Rotating speed: | 5-20RPM | Transmission power: | 4KW |
| ハイライト: | ホット オイルの真空のかいドライヤー,5000kg/H真空のかいドライヤー,産業沈積物の真空の乾燥機械 |
||
製品の説明
9M2 熱移転領域 空っぽ 空気スラッド 掃除用刃 パドル 空き乾燥機
ホローパドルドライヤーには,プロセスマスを熱源 (蒸気または熱油) から分離する金属壁があります.高熱効率は,熱媒質からの熱がプロセス質量に直接流入するため得られます.材料が加熱されたスルーとアギタターと接触するにつれて,プロセスマスは伝導経由で加熱されます.隔離式ドライヤーでは,熱がほとんど失われます.1kgの水を蒸発させるには 約1kgの水が必要です.2kgの蒸気をスラム材料に.排気ガスは最小で,低温です.したがって,処理を必要とするかもしれない乾燥機からの凝縮不可能なガスの容量は最小です.
製品の主な特徴
1. 下水泥,家畜肥料,産業用肥料の連続乾燥
2暖房面積: 3~200m2
3乾燥容量: 50〜5000 kg/h
4. 蒸気密度や真空設計が利用できます
5熱源:蒸気,熱水,熱油
熱源 (温度180°C~250°C)
蒸気による暖房
蒸気は,回転関節を通って空洞シャフトに入り,すべてのパドルに均等に分布されます.コンデンサートは,毎回転で除去されます.
熱油による加熱 (熱液)
熱油 (熱液) は,回転接頭を通って空洞シャフトに入り,外に出ます.供給ポンプからの圧力は空洞パドルを通って液体を押し出します.
製品使用
• 医薬品や食品,化学工業などの材料を乾燥させることができます.
• 粉末性,パスタのような混合物,または原材料に適しています.
• 低温で乾燥する温度感知材料
• 簡単に酸化したり爆発したりし,強烈な刺激性や毒性のある原材料
• 有機溶媒の回収を要求する.
テクニカルパラメータ
| モデル | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 熱移転面積 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 効果的容量 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| スピード範囲 (rpm) | 5から20 | 5から20 | 5から20 | 5から20 | 5から20 | 5〜10 | 5〜10 | 5〜10 | 5〜10 | 1 から 8 | 1 から 8 | 1 から 8 | 1 から 8 |
| トランスミッションパワー (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 装置の幅 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 総幅 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 装置の長さ (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 総長さ (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 中央の高さ (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 設備の総高さ (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

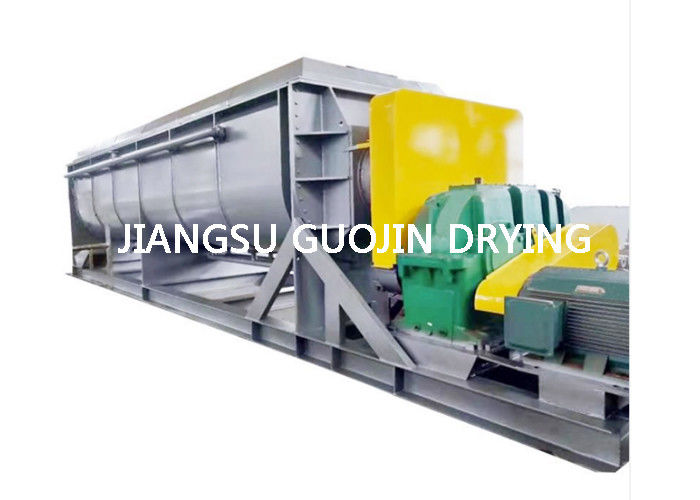

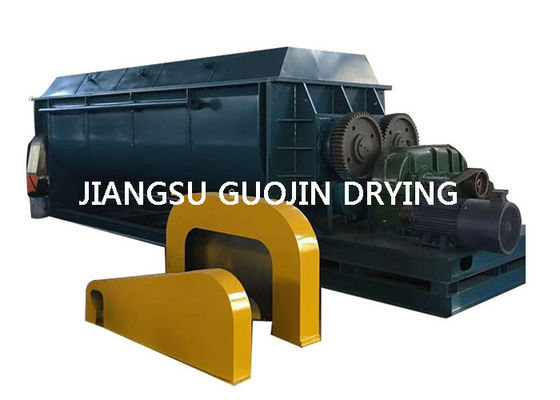

製品展示
