詳細情報 |
|||
| Product Name: | pneumatic vacuum grain conveyor Dense Phase Pneumatic Tube Conveying System | Model: | DPCS-2.0 |
|---|---|---|---|
| Body Inner diameter volume: | 1400mm | Total volume: | 2.0 m3 |
| Max. design pressure: | 0.78 mpa | Operation pressure: | Basis on the conveying distance |
| Max. conveying distance: | <1000meter | Outlet conveying diameter: | DN100 |
| Air consumption: | 5-10 m3/min | ||
| ハイライト: | 空気の真空の穀物のコンベヤー,密な段階の真空の穀物のコンベヤー,Q235Bの空気運搬システム |
||
製品の説明
パネウマティック真空穀物輸送機 密度の高いフェーズ パネウマティックチューブ輸送システム
密相型気力輸送システム特別に様々な粉塵の長距離密封輸送に適用されます.適応式輸送距離相当は50-500メートルです.輸送材料:飛灰,石灰粉,セメント,アルミ粉設備はシンプルで,小さな占有面積で,空間を完全に利用することができ,パイプラインは柔軟なレイアウトすることができます.設備の構成がより合理的になるようにシステム構成が完了し,PLCセットがシステム全体を制御し,完全に自動操作,容易な保守です.
1. 肺輸送システムは,比較的安価なインストールと操作
2必要な場合,移動部品が接触することなく完全に動作することができます.
運ばれる材料に 囲まれると 衛生と清潔性の利点があります
3パンネマティックコンベアシステムは 製品をチューブでどこへでも輸送できます 柔軟です
4耐気輸送システムは,長距離輸送の資本コストを大幅に削減します.
5完全自動化
6機械輸送機よりも粉末処理に適しています.
パンネマコンベアに用いられるものは完全に閉ざされている.
7パネウマコンベアーは,床レベルと難しい角度の間を製品移動するように設計することができます.
8システム全体が圧縮空気源,気圧容器,制御キャビネット,輸送パイプと灰貯蔵から構成されています.
作業原理
補給過程では,材料は二重バタフライバルブまたは膨張バタフライバルブを通って送料タンクに供給され,交換された空気は排気バルブを通って放出されます.材料の流れを阻害する逆圧をなくし,餌を簡単にします発送タンクが満タン (レベルメーターで示されたタンク容量の90%まで) になると,入口弁と排気弁を同時に閉じて密封します.圧縮空気が受信バルブを通って送信タンクの上部に加わります.タンク内の圧力が設定値に達すると,底部放出弁は自動的に開きます.材料はポンジの形で輸送されます 材料が空っぽになるまで送電タンク内の圧力がゼロに下がると,気圧供給が閉まり,送電タンクと送電パイプラインから少量の残留ガスが放出されます.
製品の特徴
--- 主要エネルギー源として圧縮空気を使用する
--- 粉末と粒子の層化を解決する
--- Ti製のフィルターは,決して詰め込まれず,磨かれることはありません.
--- 静電を排除する
--- 毒性のない腐食耐性のある材料で作る
--- 感染防止のために漏れのないカプセル
--- 知的制御と高度な自動化
--- 材料はコンベアーの内面に粘着していない
--- モジュール構造,清掃し解体しやすい
--- 小さく軽く 簡単に設置できます
--- 低騒音,振動のない
--- エネルギー節約と低運用コスト
製品パラメータ
| モデル | DPCS-2 について0 |
| 体内直径 (mm) | 1400 |
| 総容量 (M3) | 2.0 |
| ボディ素材 | Q235-B |
| 操作温度 (oC) | < 120 |
| 最大設計圧 (Mpa) | 0.78 |
| 動作圧 (Mpa) | 0.2-0.5 ((輸送距離に基づいて) |
| 最大輸送距離 (m) | <1000 |
| 出口輸送直径 | DN100 |
| 空気消費量 (m3/min) | 5〜10 |
構造構成

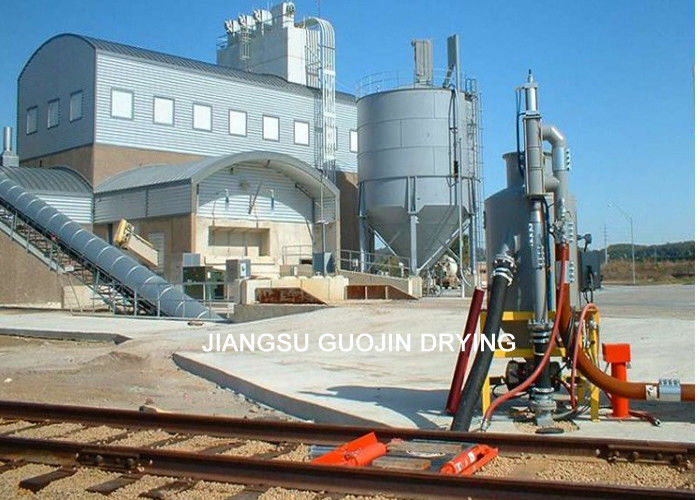

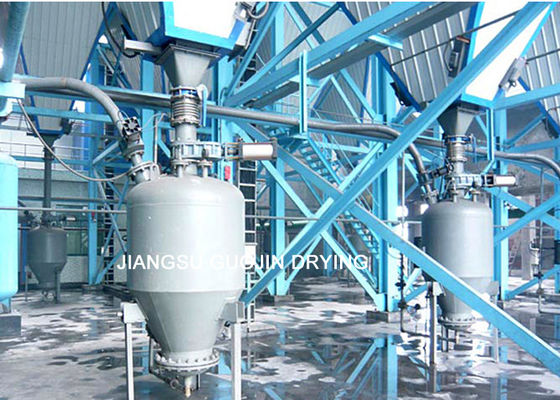

製品画像
