詳細情報 |
|||
| Product Name: | pneumatic transport system Tube Conveyor Dense Phase Pneumatic Conveying System | Model: | DPCS-2.0 |
|---|---|---|---|
| Body Inner diameter volume: | 1400MM | Total volume: | 2.0M3 |
| Max. design pressure: | 0.78 Mpa | Operation pressure: | Basis on the conveying distance |
| Max. conveying distance: | <1000 M | Outlet conveying diameter: | DN100 |
| Air consumption: | 5-10 m3/min | ||
| ハイライト: | 密な段階の空気運搬システム,PLCの空気運搬システム,密封された空気の交通機関500m |
||
製品の説明
パネウマティック輸送システム 管コンベヤー 密度の高いフェーズ パネウマティック輸送システム
密相型気力輸送システム特別に様々な粉塵の長距離密封輸送に適用されます.適応式輸送距離相当は50-500メートルです.輸送材料:飛灰,石灰粉,セメント,アルミ粉設備はシンプルで,小さな占有面積で,空間を完全に利用することができ,パイプラインは柔軟なレイアウトすることができます.設備の構成がより合理的になるようにシステム構成が完了し,PLCセットがシステム全体を制御し,完全に自動操作,容易な保守です.
1. 肺輸送システムは,比較的安価なインストールと操作
2パネウマティック輸送システムは完全に閉じられ,必要に応じて移動部品が輸送材料に接触することなく完全に動作することができます.閉ざされた状態では 衛生と清潔性の利点があります
3パンネマティックコンベアシステムは 製品をチューブでどこへでも輸送できます 柔軟です
4耐気輸送システムは,長距離輸送の資本コストを大幅に削減します.
5完全自動化
6機械輸送機よりも粉末処理に適しています.
パンネマコンベアに用いられるものは完全に閉ざされている.
7パネウマコンベアーは,物品を床面と難しい角度から移動させるように設計できます.
8システム全体が圧縮空気源,気圧容器,制御キャビネット,輸送パイプと灰貯蔵から構成されています.
作業原理
補給過程では,材料は二重バタフライバルブまたは膨張バタフライバルブを通って送料タンクに供給され,交換された空気は排気バルブを通って放出されます.材料の流れを阻害する逆圧をなくし,餌を簡単にします発送タンクが満タン (レベルメーターで示されたタンク容量の90%まで) になると,入口弁と排気弁を同時に閉じて密封します.圧縮空気が受信バルブを通って送信タンクの上部に加わります.タンク内の圧力が設定値に達すると,底部放出弁は自動的に開きます.材料はポンジの形で輸送されます 材料が空っぽになるまで送電タンク内の圧力がゼロに下がると,気圧供給が閉まり,送電タンクと送電パイプラインから少量の残留ガスが放出されます.
製品の特徴
1高い輸送圧,最大0.5MPa,長距離 (100-300m) 粉末輸送を実現
2低流量,高固体ガス比,低ガス消費
3材料は高度な適応性と汎用性があり,繊細で強い磨削材料の輸送に対応できるプロセスにおける材料の品質にほとんど影響しません.
41点から多点給餌を実現できる
製品パラメータ
| モデル | DPCS-2 について0 |
| 体内直径 (mm) | 1400 |
| 総容量 (M3) | 2.0 |
| ボディ素材 | Q235-B |
| 操作温度 (oC) | < 120 |
| 最大設計圧 (Mpa) | 0.78 |
| 動作圧 (Mpa) | 0.2-0.5 ((輸送距離に基づいて) |
| 最大輸送距離 (m) | <1000 |
| 出口輸送直径 | DN100 |
| 空気消費量 (m3/min) | 5〜10 |
構造構成

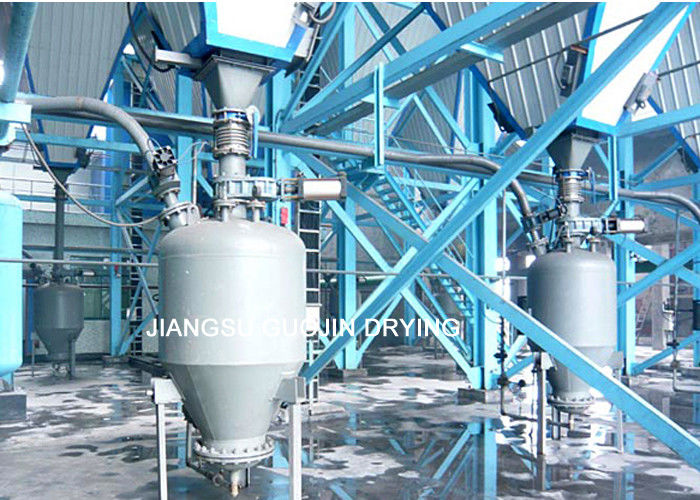

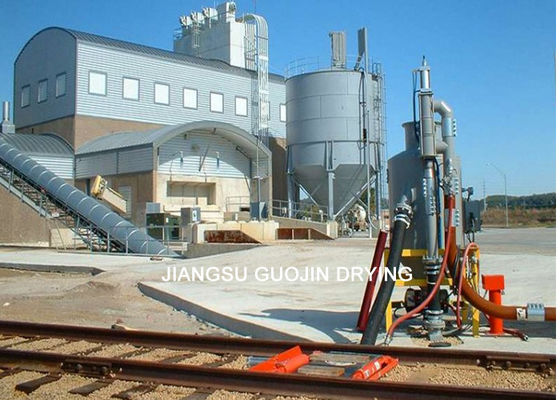

製品画像
