詳細情報 |
|||
| Product Name: | Bulk Material Dense-Phase Pneumatic Conveying Machinery Transfer System | Model: | DPCS-1.5 |
|---|---|---|---|
| Body Inner diameter volume: | 1200MM | Total volume: | 1.5m3 |
| Operation Temperature: | <120degree | Max. design pressure: | 0.78Mpa |
| Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
| Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
| ハイライト: | 第一次製品の空気の移動システム,1.5m3容積の空気の移動システム,システムを運ぶQ235Bの密な段階 |
||
製品の説明
散装材料 密相型気圧輸送機械の転送システム
密相型気力輸送システム特別に様々な粉塵の長距離密封輸送に適用されます.適応式輸送距離相当は50-500メートルです.輸送材料:飛灰,石灰粉,セメント,アルミ粉設備はシンプルで,小さな占有面積で,空間を完全に利用することができ,パイプラインは柔軟なレイアウトすることができます.設備の構成がより合理的になるようにシステム構成が完了し,PLCセットがシステム全体を制御し,完全に自動操作,容易な保守です.
作業原理
補給過程では,材料は二重バタフライバルブまたは膨張バタフライバルブを通って送料タンクに供給され,交換された空気は排気バルブを通って放出されます.材料の流れを阻害する逆圧をなくし,餌を簡単にします発送タンクが満タン (レベルメーターで示されたタンク容量の90%まで) になると,入口弁と排気弁を同時に閉じて密封します.圧縮空気が受信バルブを通って送信タンクの上部に加わります.タンク内の圧力が設定値に達すると,底部放出弁は自動的に開きます.材料はポンジの形で輸送されます 材料が空っぽになるまで送電タンク内の圧力がゼロに下がると,気圧供給が閉まり,送電タンクと送電パイプラインから少量の残留ガスが放出されます.
製品の特徴
1) 1つの場所から複数の場所へ分散輸送に適しています.つまり,供給点は1つ,放出点は1つまたは複数の場所です.
2) 吸着型と比較して,濃度と輸送距離は大幅に増加できます.
3) 陽圧下では,物質は放出口から簡単に取り除かれ,分離器と沈殿器の構造は単純です.一般的に空気をロックする必要はありません.
4) システムの前端に吹風機または空気圧縮機を設置し,低レベルの空気浄化を必要とする.
5) ポジティブ圧力下では,材料は輸送パイプに入るのは容易ではないので,給餌装置の構造はより複雑です.
6) 材料は閉ざされたチューブで運行され,塵が上がらないし,環境は清潔で整然である.
7) 低エネルギー消費と低騒音
8) パイプラインの配置は柔軟で,小さな面積をカバーします.
9) 500m以上の長距離送信が可能.
製品パラメータ
| モデル | DPCS-1 について5 |
| 体内直径 (mm) | 1200 |
| 総容量 (M3) | 1.5 |
| ボディ素材 | Q235-B |
| 操作温度 (oC) | < 120 |
| 最大設計圧 (Mpa) | 0.78 |
| 動作圧 (Mpa) | 0.2-0.5 ((輸送距離に基づいて) |
| 最大輸送距離 (m) | <1000 |
| 出口輸送直径 | DN100 |
| 空気消費量 (m3/min) | 5〜10 |
構造構成

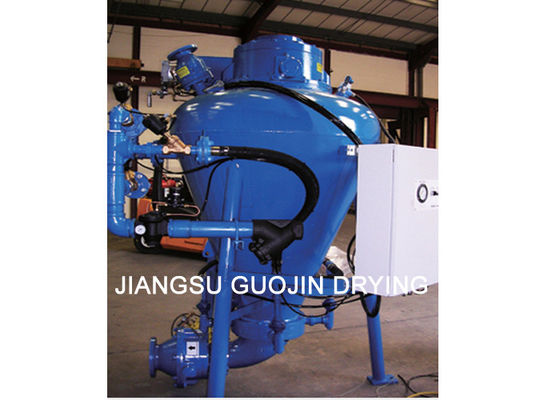

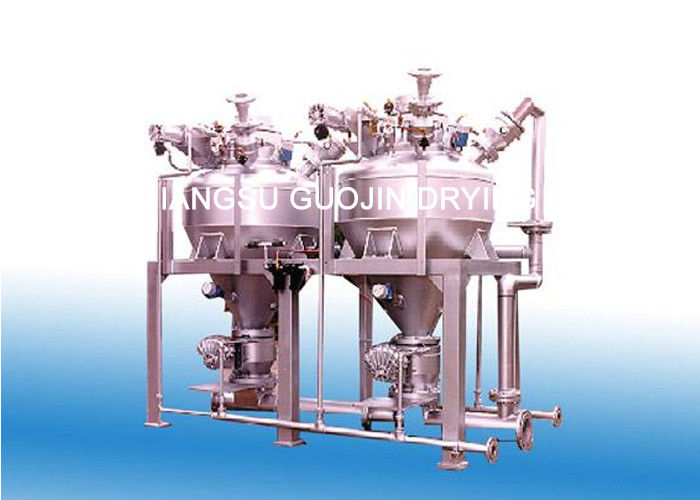

製品画像
