詳細情報 |
|||
| Item Name: | FL-60 11kw Stainless Steel Pharmaceutical Fluid Bed Spray Granulator | Application: | Pharmaceutical Processing |
|---|---|---|---|
| Model: | FL-60 | Container volume: | 220L |
| Diameter: | 1000mm | Max capacity: | 90kg |
| Min capacity: | 30kg | Fan capacity: | 3000m3/h |
| Fan pressure: | 950mmH2O | Fan power: | 11kw |
| Dimension: | 1.85x1.4x3m | ||
| ハイライト: | 流動性にされる-ベッドのスプレーの粒状化11kw,流動性にされるSS -ベッドのスプレーの粒状化,薬剤PLCの流動床のコーター |
||
製品の説明
FL-60 11kw ステンレス鋼製薬用液体ベッドスプレー粒子
粉末粒化によって流動性が向上し,塵の飛ぶことが減少します.
粉末粒化によって溶解性を改善する.
混合,粒化,乾燥は,1台のマシンで粒化を完了することができます.
圧力解消穴を設定します 爆発が起きたら 機器のスタッフは怪我しません
冷蔵産業における粒化:錠剤粒,粒状粒,カプセル粒.食品産業における粒化:ココア,コーヒー,ミルク粉,粒状汁,調味料など.
他の産業における粒化:農薬,飼料,肥料,色素,染料化学物質など.粉末または粒状の湿った材料の乾燥.
コーティング:粒,錠剤保護層,色調剤,フィルム,腸内コーティングなど
材料の粉末粒子は原材料容器 (流体床) の環状の流体状態にあります.結合剤の溶液を噴霧して原子化します複数の粒子が結合剤を含む聚合物に集まるように.
熱い空気で材料を継続的に乾燥させると,凝縮物中の水は蒸発し,結合剤は固化します.このプロセスは理想的で均質な微孔状の球状粒子を形成するために継続的に繰り返されます.
FL-60 流体床粒子の特性
1制御システムはPLC&タッチスクリーンタイプで,操作は便利で安定しています. 厳格なインターロック機能がありますので,不正な操作はありません.温度と圧力を測定し,表示装置があります,入気気気温はPID制御技術によって制御されます.
2適用範囲は広く,異なる材料を乾燥させ,バッグダストコレクターの負荷が軽減されるように決定的な流体化された高さを保証することができます.袋の粉末収集機は,粒剤乾燥機が動作しているときに粉塵を継続的に除去することができます. 我々は,塵を除去する時間と間隔時間を設定することができます. したがって,塵を除去する効率と流体化効率は良いです. バッグは静的フリータイプです.粒化と乾燥過程で静電が現れるので,除去できます.袋には差圧ディスプレイ装置があり 袋を間に合うように掃除したり 交換したりできます
3. 乾燥システムの空気量は排気扇風機で制御され,排気扇風機はインバーターで制御されます. したがって,異なる材料のための空気量を調整することは便利です.
4. 機器は丸い密封構造で,死角はありません. したがって,機械を清潔に便利で,クロス汚染はありません. それはGMPの要件を満たしています.
5. 空気配送プレートは特別に設計され,空気はよく分散され,材料の流動化効率は良好です. メッシュプレートは迅速なインストールタイプであり,清掃と保守に便利です.
6. エアシリンダー型密封とエアバッグ密封構造を採用し,密封は安定し,操作は簡単です.
7. 暖房源は電気または蒸気で,ヒーターの材料はステンレス鋼とアルミニウムフィンで,温度差は±3°Cです.
8混合,粒化,乾燥は1つのステップで完了できます.
9粒化または乾燥プロセスに有機溶媒が使用されている場合,爆発防止システムは機械のために設計されます.
FL-60 流体床粒剤 技術上の利点
1GMP 設計: 150 グリット 外部仕上げ,内部表面の鏡仕上げ.システムは GMP 標準を満たすことができます.
2HEPA空気フィルター:空気フィルターは,初段階,次段階,高効率段階の空気フィルターで構成され,空気清潔度は10万グレードに達します.
3自動気圧密封: 2つの気圧シリンダーは,上室で密封するために粒子のボウルを持ち上げます.膨らんだ四角形ゴムリングは完全に密閉された粒集室を作成するために底の部屋を密封します;
42袋フィルター室システム:上部の袋フィルタリングシステムには,フィルター袋への空気圧を避けるために交互に動作する2つの室があります. 製品率は99%に達します.
5精密な気流制御:排気扇風機はシメンスインバーターと組み合わせられ,完璧な流動化を達成するために精密に気流率を制御します.
6. 良好な作業状態: システム全体が負圧下で動作しているので,粉末の漏れは全くありません. 排気扇風機はサイレンサーと隔離装置を装備しています.騒音が75 dB (A) 以下である.
7安全対策: システム全体では,100%の安全性を確保するために,以下の措置を講じます.
1) 機能の相互ロック: 制御パネルのすべての機能ボタンが相互ロックされています (適切な操作ステップのみがシステムを実行できます) 機械の誤った操作を防ぐために.
2) 防爆設計: granulation chamber は,換気装置を備えた装置です. 室内の圧力が定数より高くなっているとき (2bar と言う),破裂膜は圧力を解消するために破裂します.
3) 圧力モニタリング: 圧感センサーは,粒化室内の圧力変化をモニタリングするために装備されています.圧力が上昇しているとき (特にバッグフィルタが窒息しているとき) と正圧状態が形成される,電気ヒーターと排気扇風機は自動的に停止し,圧放出バルブが開きます.
テクニカルパラメータ
| ポイント | ユニット | FL-60 | |
| 容器 | 容量 | L について | 220 |
| 直径 | mm | 1000 | |
| 容量 | ミニ | 体重 | 30 |
| マックス | 体重 | 90 | |
| 扇風機 | 容量 | m3/h | 3000 |
| 圧力 | mmH2O | 950 | |
| パワー | kw | 11 | |
| 蒸気支出 | kg/h | 141 | |
| 圧縮空気の支出 | m3/min | 1.0 | |
| 主体重量 | 体重 | 1100 | |
| 蒸気圧 | MPa | 0.3-06 | |
| 温度 | oC | 室温から120°Cまでの範囲で調節可能 | |
| 労働時間 | ミニ | 原材料の特性に基づいて決定される | |
| フィールド | % | >99 | |
| 騒音 | dB (A) | <75dB(A) (設置時,主機と扇風機が分離している場合) | |
| サイズ | m | 1.85×1.4×3 | |

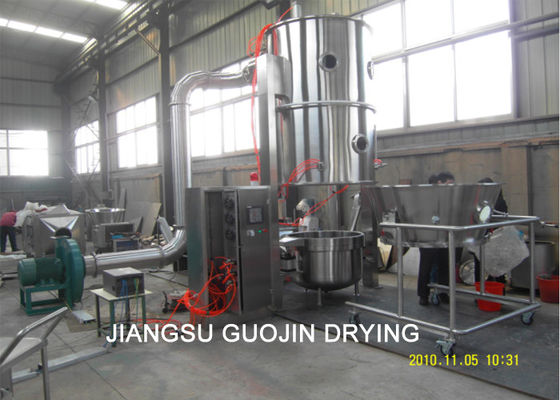

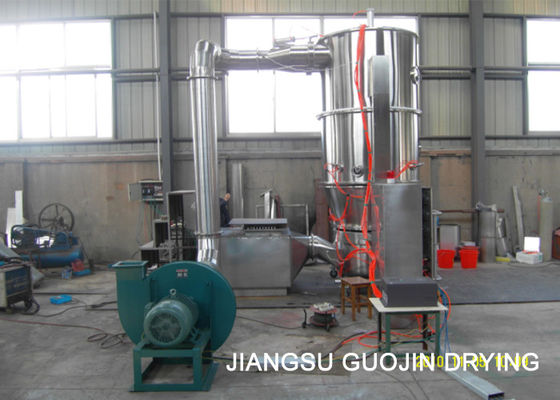

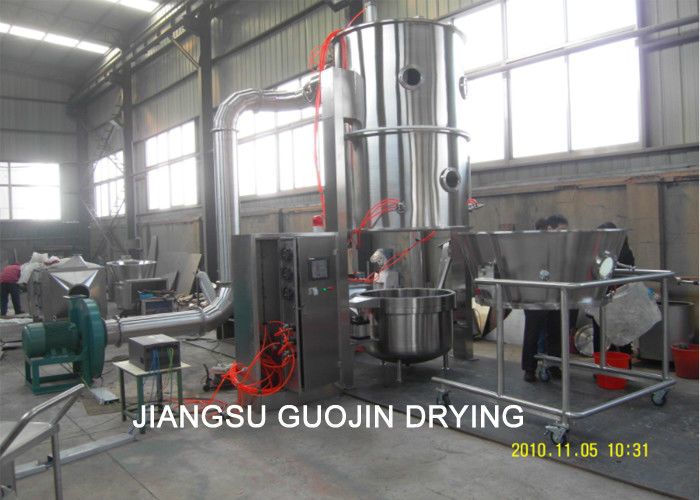

製品展示
電気,蒸気,天然ガス,その他の
