詳細情報 |
|||
| Item Name: | 500L-15000L Rotary Harrow Paddle Vacuum Dryer For Sludge | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200 L |
| Cylinder size: | 1000x2600 mm | Stirring revolution: | 8-10 rpm |
| Power: | 7.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2 M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| ハイライト: | まぐわのかい回転式真空のドライヤー,1200L回転式真空のドライヤー,1200l回転式真空のかいドライヤー |
||
製品の説明
500L〜15000L ローータリー ハロー プードル 掃除機
バキュム・レイクドライヤーとは,様々な原材料の乾燥効率を高めるため,ローブブレードドライヤー熱乾燥原理を組み合わせて設計された新しいタイプの乾燥機です.
内部に装着された船船の刃と螺旋は,原料の連続的,軸間および半径間混合により,乾燥する材料をより均等にします.船船の刃と螺旋の両方を適用すると,原材料を混ぜる刃で回転させるとき乾燥機の加熱表面との接触を加速させ,熱伝達の速度を増加させ,水分蒸発を促進します.
製品構造
2.1 原材料の積載シリンダーは,加熱ジャケットを装着し,外側には熱隔熱層を装着し,熱の移転を防止する.熱損失を減らすこともできます. 放出穴は,シリンダーの下部部に,シリンダーの上部に2つの給水穴と空気排気口を備えています.給水するとき,材料は2つの供給穴から均等に供給されるべきです.最大の給水容量は80%を超えてはならない.そうでなければ,ガス蒸発のスムーズな放出に影響を与える.粘り強い原材料が食べているとき駆動モーターの過負荷や機器の損傷を防ぐために,供給容量を減らす必要があります.
2.2 ホールシャフトはシリンダの中心に配置され,熱媒体はシャフトに入れます (例えば熱い導電油または熱水).
2.3 特定の角度でロープブレードで分布した空洞なシャフトでは,ロープブレードも,送熱中に空洞である.熱いオイル伝導の入口と出口は,刃の内部に装備されています.乾燥中に熱伝達の効率を確保するために
2.4 密封: 軸とシリンダー中に包装密封器が装備されている.
2.5 トランスミッション:特殊モデルを除いて,我々は通常,チェーンまたはギアトランスミッションスタイルを使用します.ピボットベアは,デュプレックスベアリングの組み合わせを使用します.円筒軸承と深溝球軸承を組み合わせた放射力と軸力に対する要求を満たす.
製品構造の特徴
1機械にミラーを設置すると,それは,身体内の連続的な円状の状態に原材料を形成します.
2機械にミキラーが設置されているため,スラーリとペーストの形状の材料は簡単に乾燥できます.
3. 放出ポートのための特別な設計,より良い密封と材料の蓄積を減らす,放出は簡単です.
4密着型は2種類あります.機械密着型と包装密着型. デザインは密着型と長寿を供給します.
5特殊な技術により,高強度で同心的になっています.
6シャフトと振動を追加する機器の介質は,要求に応じて装備されます.
7異なる材料に応じて異なるフィルター形式を使用します.
製品使用
掃除用ハロードライヤー装置は,スロー,パスタ,粉状の材料,低温乾燥を必要とする熱敏感な材料,簡単に酸化される材料を乾燥するために設計されています.爆発物もこの真空乾燥装置は,製薬,食品,食品,化学などの産業に適用されます.
製品の動作原理
円筒と円筒の中心部に配置された1つの回転ホールシャフトを構成する.シャフトにはホールシャフトが配置されています.熱はシリンダーと空洞の刃の表面のジャケットによって転送されます.暖房の表面を更新するために,材料を混ぜます. これは連続熱伝送乾燥機です.
テクニカルパラメータ
| ポイント | タイプ | ||||||||
| ユニットの名前 | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 作業量 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| シリンダーのサイズ (mm) | Ø600×1500 | Ø800×1500 | Ø800×2000 | Ø1000×2000 | Ø1000×2600 | Ø1200×2600 | Ø1400×3400 | Ø1600×4500 サイズ | Ø1800×4500 |
| 動かし回転 (rpm) | 10〜15 | 10 | 8〜10 | 5 | 5 | 5 | |||
| パワー (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| ジャケットの設計圧力 (Mpa) | <0.3 | ||||||||
| シリンダー内の圧力 (Mpa) | -0.09~-0096 | ||||||||
| 熱移転面積 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+2 とすると5 | 14+3 となる5 | 21.6+55 | 24.3+55 |
製品フローグラフ

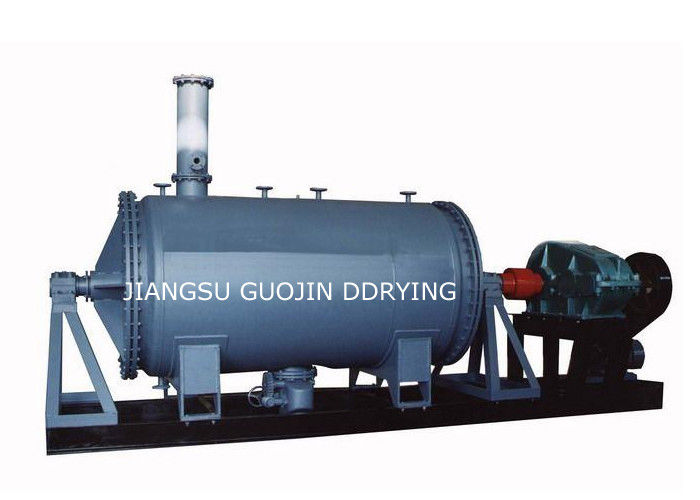

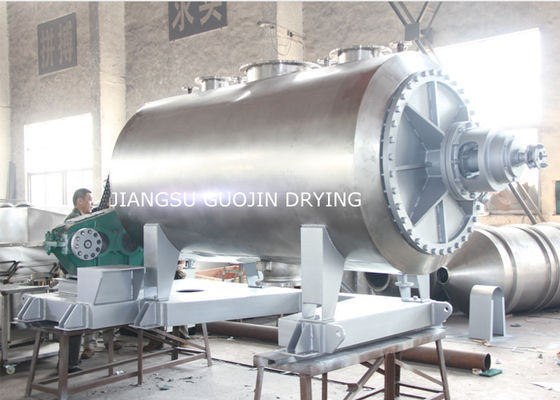

製品展示
電気,蒸気,天然ガス,その他の
