詳細情報 |
|||
| Item Name: | Steam Heating Chemical Vacuum Rake Dryer For Dyes And Pigment | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200L |
| Cylinder size: | 1000x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 7.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2M2 |
| Heating source: | Steam | ||
| ハイライト: | 7.5KW真空の熊手のドライヤー,真空の熊手のドライヤー10rpm,真空の乾燥装置10rpm |
||
製品の説明
蒸気加熱 化学 掃除用 染料と色素用 ドライヤー
バキュムハロー乾燥設備は,高効率の水平真空乾燥設備の新型である.ジャケット構造を採用し,ジャケットは蒸気,熱水または導電油で加熱することができる.このコート は 導電 や 放射線 を 通し て 殻 の 内壁 に 熱 を 送る乾燥した材料は,機械殻の真ん中の開口を通って乾燥機に加わります.回転するハローを絶えず動かすことで,材料は前後へと移動します.殻 の 内壁 と 接触 する 表面 は 絶えず 更新 さ れ て い ます乾燥速度が高く,完成品が均一である.
製品構造
2.1 原材料の積載シリンダーは,加熱ジャケットを装着し,外側には熱隔熱層を装着し,熱の移転を防止する.熱損失を減らすこともできます. 放出穴は,シリンダーの下部部に,シリンダーの上部に2つの給水穴と空気排気口を備えています.給水するとき,材料は2つの供給穴から均等に供給されるべきです.最大の給水容量は80%を超えてはならない.そうでなければ,ガス蒸発のスムーズな放出に影響を与える.粘り強い原材料が食べているとき駆動モーターの過負荷や機器の損傷を防ぐために,供給容量を減らす必要があります.
2.2 ホールシャフトはシリンダの中心に配置され,熱媒体はシャフトに入れます (例えば熱い導電油または熱水).
2.3 特定の角度でロープブレードで分布した空洞なシャフトでは,ロープブレードも,送熱中に空洞である.熱いオイル伝導の入口と出口は,刃の内部に装備されています.乾燥中に熱伝達の効率を確保するために
2.4 密封: 軸とシリンダー中に包装密封器が装備されている.
2.5 トランスミッション:特殊モデルを除いて,我々は通常,チェーンまたはギアトランスミッションスタイルを使用します.ピボットベアは,デュプレックスベアリングの組み合わせを使用します.円筒軸承と深溝球軸承を組み合わせた放射力と軸力に対する要求を満たす.
製品構造の特徴
1機械にミラーを設置すると,それは,身体内の連続的な円状の状態に原材料を形成します.
2機械にミキラーが設置されているため,スラーリとペーストの形状の材料は簡単に乾燥できます.
3. 放出ポートのための特別な設計,より良い密封と材料の蓄積を減らす,放出は簡単です.
4密着型は2種類あります.機械密着型と包装密着型. デザインは密着型と長寿を供給します.
5特殊な技術により,高強度で同心的になっています.
6シャフトと振動を追加する機器の介質は,要求に応じて装備されます.
7異なる材料に応じて異なるフィルター形式を使用します.
製品使用
掃除用ハロードライヤー装置は,スロー,パスタ,粉状の材料,低温乾燥を必要とする熱敏感な材料,簡単に酸化される材料を乾燥するために設計されています.爆発物もこの真空乾燥装置は,製薬,食品,食品,化学などの産業に適用されます.
製品の動作原理
HVRD真空ハロードライヤーは,新しいタイプの間歇的な真空乾燥機器です,導気蒸発によって湿った材料,スクレイパーアガイターターは,熱い表面の材料を削除します.そしてコンテナに移動して真空ポンプで水の蒸発の循環流を形成する.
テクニカルパラメータ
| ポイント | タイプ | ||||||||
| ユニットの名前 | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 作業量 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| シリンダーのサイズ (mm) | Ø600×1500 | Ø800×1500 | Ø800×2000 | Ø1000×2000 | Ø1000×2600 | Ø1200×2600 | Ø1400×3400 | Ø1600×4500 サイズ | Ø1800×4500 |
| 動かし回転 (rpm) | 10〜15 | 10 | 8〜10 | 5 | 5 | 5 | |||
| パワー (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| ジャケットの設計圧力 (Mpa) | <0.3 | ||||||||
| シリンダー内の圧力 (Mpa) | -0.09~-0096 | ||||||||
| 熱移転面積 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+2 とすると5 | 14+3 となる5 | 21.6+55 | 24.3+55 |
製品フローグラフ

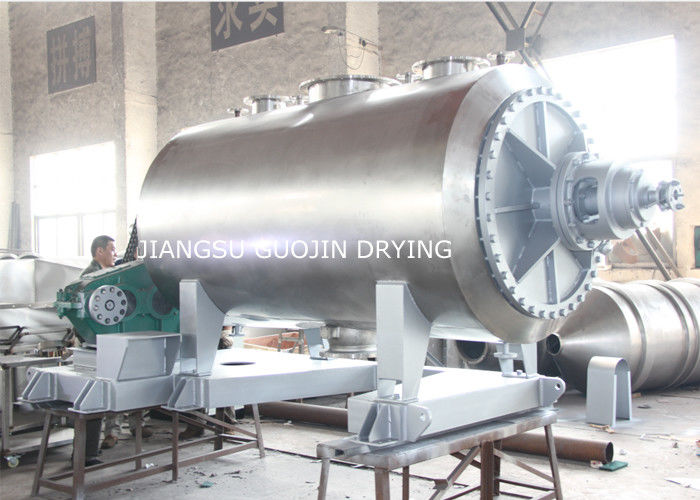

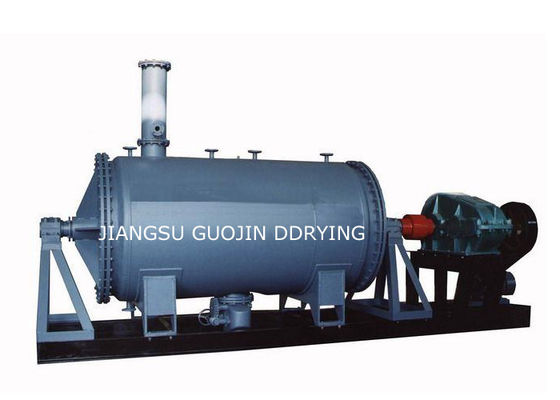

製品展示
