詳細情報 |
|||
| Item Name: | Organic Solvent Rotary Vacuum Rake Drying Machine | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600 L |
| Cylinder size: | 800x2000 mm | Stirring revolution: | 10 rpm |
| Power: | 5.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5 M2 |
| Heating source: | Electrical, Steam,Natural gas or other | ||
| ハイライト: | 有機溶剤の真空の熊手のドライヤー,真空の熊手のドライヤー600L,回転式真空のドライヤー600L |
||
製品の説明

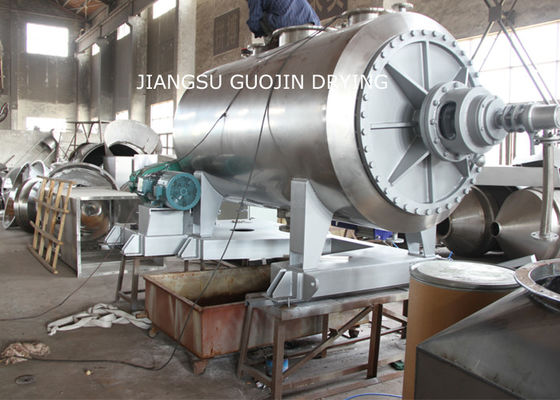

有機溶剤回転式真空用ラック乾燥機
バキュムハロー乾燥設備は,高効率の水平真空乾燥設備の新型である.ジャケット構造を採用し,ジャケットは蒸気,熱水または導電油で加熱することができる.このコート は 導電 や 放射線 を 通し て 殻 の 内壁 に 熱 を 送る乾燥した材料は,機械殻の真ん中の開口を通って乾燥機に加わります.回転するハローを絶えず動かすことで,材料は前後へと移動します.殻 の 内壁 と 接触 する 表面 は 絶えず 更新 さ れ て い ます乾燥速度が高く,完成品が均一である.
製品構造
2.1 原材料の積載シリンダーは,加熱ジャケットを装着し,外側には熱隔熱層を装着し,熱の移転を防止する.熱損失を減らすこともできます. 放出穴は,シリンダーの下部部に,シリンダーの上部に2つの給水穴と空気排気口を備えています.給水するとき,材料は2つの供給穴から均等に供給されるべきです.最大の給水容量は80%を超えてはならない.そうでなければ,ガス蒸発のスムーズな放出に影響を与える.粘り強い原材料が食べているとき駆動モーターの過負荷や機器の損傷を防ぐために,供給容量を減らす必要があります.
2.2 ホールシャフトはシリンダの中心に配置され,熱媒体はシャフトに入れます (例えば熱い導電油または熱水).
2.3 特定の角度でロープブレードで分布した空洞なシャフトでは,ロープブレードも,送熱中に空洞である.熱いオイル伝導の入口と出口は,刃の内部に装備されています.乾燥中に熱伝達の効率を確保するために
2.4 密封: 軸とシリンダー中に包装密封器が装備されている.

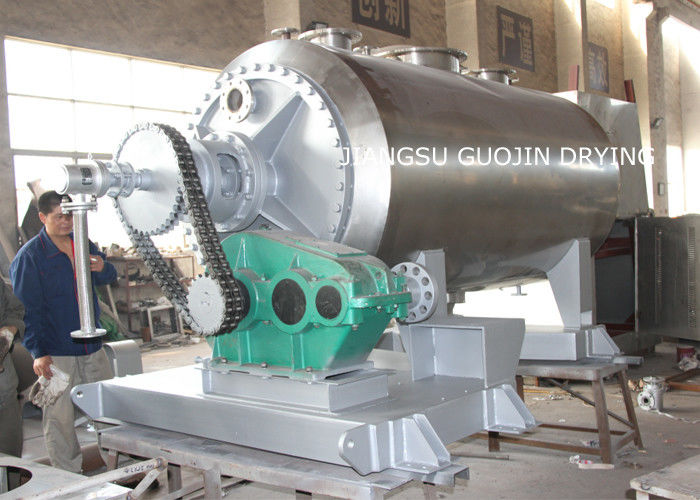

2.5 トランスミッション:特殊モデルを除いて,我々は通常,チェーンまたはギアトランスミッションスタイルを使用します.ピボットベアは,デュプレックスベアリングの組み合わせを使用します.円筒軸承と深溝球軸承を組み合わせた放射力と軸力に対する要求を満たす.
製品構造の特徴
乾燥機は操作が簡単で,材料を簡単に制御し,労働者の労働強度を大幅に削減し,同時に乾燥プロセスにおける材料汚染を軽減します.
1減速機: 機械の右側に設置された減速機.モーターは,車輪とVベルトによってギアユニット,スピンドル回転とハゲ歯に駆動されました.6~10r / minの速度を得る.
2モーターベース装置:モーターはアクティビティボードの右側に搭載され,Vベルトがしっかりとフィットするように上下調整できます.
3電気制御装置 (EU標準): すべての電気制御,ボタン,ライトは制御箱にインストールされており,操作はパネルテキスト指示に基づいて制御できます.振動軸の正方向と逆方向の回転方向は,材料の特性に応じて調整することができます一般的には,約5分で制御できます (つまり,5分停止して5分後には後退します).
4バキュームチューブ:シリンダーの蒸発から溶剤 (または水) を抽出するために使用されます.フィルター付き入口側には,フィルター布で覆い,物質が外に出ないようにする必要があります.
5密封構造:両端のスフィンデルは,PTFEで密封され,真空で密封され,良い密封効果が得られます.
6. ステンレス鋼の厚壁管のミックスシャフト,レイクアームのレイク歯は,ステンレス鋼のシームレスステンレス鋼板で作られています.レイクボードは,粘り強い材料を掻き砕くPTFEを塗装しました.
製品使用
掃除用ハロードライヤー装置は,スロー,パスタ,粉状の材料,低温乾燥を必要とする熱敏感な材料,簡単に酸化される材料を乾燥するために設計されています.爆発物もこの真空乾燥装置は,製薬,食品,食品,化学などの産業に適用されます.
製品の動作原理
HVRD真空ハロードライヤーは,新しいタイプの間歇的な真空乾燥機器です,導気蒸発によって湿った材料,スクレイパーアガイターターは,熱い表面の材料を削除します.そしてコンテナに移動して真空ポンプで水の蒸発の循環流を形成する.
テクニカルパラメータ
| ポイント | タイプ | ||||||||
| ユニットの名前 | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 作業量 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| シリンダーのサイズ (mm) | Ø600×1500 | Ø800×1500 | Ø800×2000 | Ø1000×2000 | Ø1000×2600 | Ø1200×2600 | Ø1400×3400 | Ø1600×4500 サイズ | Ø1800×4500 |
| 動かし回転 (rpm) | 10〜15 | 10 | 8〜10 | 5 | 5 | 5 | |||
| パワー (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| ジャケットの設計圧力 (Mpa) | <0.3 | ||||||||
| シリンダー内の圧力 (Mpa) | -0.09~-0096 | ||||||||
| 熱移転面積 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+2 とすると5 | 14+3 となる5 | 21.6+55 | 24.3+55 |
製品フローグラフ
製品展示
電気,蒸気,天然ガス,その他の
