詳細情報 |
|||
| Item Name: | Barium Carbonate Continuous Plate Disc Drier | Model Type: | CPD-2500/24 |
|---|---|---|---|
| Layers: | 24 | Application: | Chemicals Industry, Pharmaceutical Industry |
| Big disc diameter: | 2500mm | Small disc diameter: | 2300mm |
| Dryer diamter: | 3115mm | Height: | 7761mm |
| Drying area: | 105M2 | Power: | 15 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas, Coal |
| ハイライト: | バリウムの炭酸塩ディスク ドライヤー,ディスクより乾燥した直径3115mm,バリウムの炭酸塩の版のドライヤー |
||
製品の説明
バリウムカルボナート連続プレートディスクドライヤー
CPDシリーズ連続ディスクプレートドライヤーは,高効率の伝導と連続乾燥機器です.そのユニークな構造と動作原理は,高熱効率の利点があることを決定します低エネルギー消費,小さな占拠面積,シンプルな構成,操作と制御の容易さ,良好な操作環境など化学の分野で乾燥プロセスで広く使用することができます農産物,食品,飼料,その他の産業.
標準圧力タイプ,閉ざされたタイプ,真空タイプ,そして4つの主要なモデル,1200,1500,2200と3000,A (炭素鋼) と3種類の材料グレード,B (接触した材料の表面にステンレス鋼を使用する)乾燥機の乾燥面積は4m2から180m2です.すべての顧客の要求を満たすために利用可能である補助装置と数百のモデルを生産しました.
CPDバリウム炭酸乾燥機の特徴
(1) 調節・制御が容易で,適用性が良い.
- 乾燥効率は,材料層の厚さ,主軸の回転速度,ハロー・アームの量,ハロー・プレートの形状およびサイズを調整することによって改善できます.
- 各乾燥層は,暖かさや冷却のために,それぞれ熱中介または冷却中介を入力することができます.温度制御は正確で,調整が簡単です.
- 材料の残留時間は正確に調整できます
- 単一の材料の流通方向により,材料の復元と混合を防ぐ.乾燥プロセスは均一で,品質は安定しており,再混合は必要ありません.
(2) 操作 が 簡単
- シンプルな操作で オンとオフ
- 材料の供給が停止された後,機械内の残った材料は簡単にハローで放出できます.
- 広い窓から掃除して内側を観察できます
(3) 低エネルギー消費
- 材料層は薄く,主軸の回転速度は低く,電力消費も低かった.
- 材料は熱を導いて乾燥し,高熱効率になります.
(4) 良好な運用環境
- 通常の圧力タイプ:
機械内部の空気流の速度は低く,湿度は上端は高く,下端は低く,塵は上部に浮き上がりません.
- 閉ざされたタイプ:
機は溶媒回収装置を装備しており,湿った空気から有機溶剤を容易に回収できます.溶媒回収装置はシンプルな構造と高い回収率を持っています.燃やす物のために窒素は閉ざされた循環のための媒体を使用することができ,安全な作業状態を維持します.
- バキュームタイプ:
プレート乾燥機は真空状態で動作し,熱に敏感な材料の乾燥に特に適しています.
(5) 簡単に設置
- 乾燥機は完成品として配達されるので,現場での設置と修理はかなり簡単です.
- ディスクプレートは層ごとに配置されていて 縦に設置されるので ワークショップから小さな占有面積を取ります
CPDバリウム炭酸乾燥機の技術パラメータ
1乾燥用トレイ
- 設計圧:一般的には0.4Mpaで,最大圧は1.6Mpaです.
- 最大作業圧:一般的には ≤0.4Mpaで,最大圧は1.6MPaです.
- 熱源:蒸気,熱水,熱油:乾燥プレートの温度が100°Cであるとき,熱水を熱源として使用する.飽和水蒸気 ≤0を使用する.乾燥プレートの温度が100°C~150°Cである場合, 4Mpaまたは蒸気ガス乾燥プレートの温度が150°C~320°Cの場合は熱油を使用します.
2材料伝送システム
- 主軸の回転: 1~10rpm,電磁気またはトランスデューサーのタイミング
- レイクアーム: 2〜8つのレイクアームが各層のメインシャフトに固定されます.
- ハーブ・ブレード: ハーブ・ブレードはハーブ・アームにハンジングされ,プレートの表面と共に浮いている.
- ローラー: 簡単に集積しやすい材料や磨きが必要な材料では,ローラーを適切な場所に配置し,熱伝達と乾燥プロセスを強化します.
3乾燥機の3種類:正気圧,密閉,真空
- 正常圧力:乾燥機体は円筒形または八角形で,構造は統合または分離することができます.熱源のための管路システムは乾燥機内または外に置くことができます.
- 密封:乾燥機体は円筒形で,5KPaの内部圧力を耐えることができます.熱源のための管路システムは乾燥機内外に置くことができます.
- 真空:乾燥機体は円筒形で設計圧は0.1MPaです.熱源のための管路システムは乾燥機の中に配置されています.
4エアヒーター
空気ヒーターは,通常,乾燥効率を高めるため,より大きな蒸発容量要件を満たすために使用されます.
CPD バリウム炭酸塩乾燥機の適用
乾燥,熱分解,燃焼,冷却,反応,およびサブライメーション
1有機化学物質
2鉱物化学品
3医薬品・食品
4飼料と肥料
CPDバリウム炭酸乾燥機の技術パラメータ
| タイプ | 直径 (mm) | 高さ (mm) | 乾燥した面積 (m2) | パワー (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 年 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 年 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 年 | 6301 | 55.4 | 7.5 | |
| 2200/20 年 | 6721 | 61.6 | ||
| 2200/22 年 | 7141 | 67.7 | 11 | |
| 2200/24 年 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 年 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 年 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 年 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

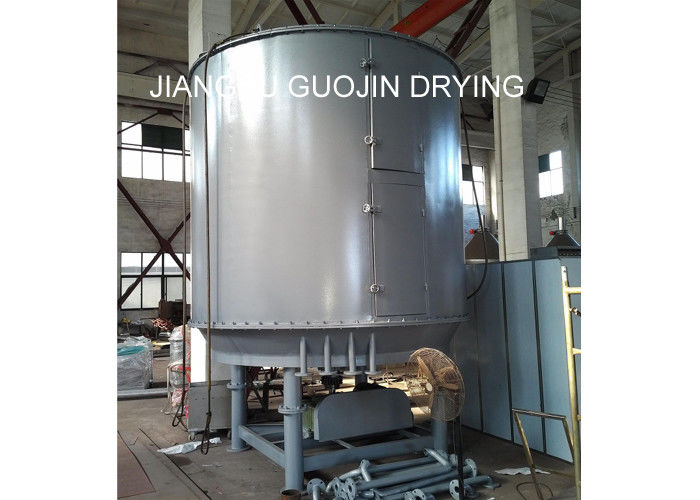

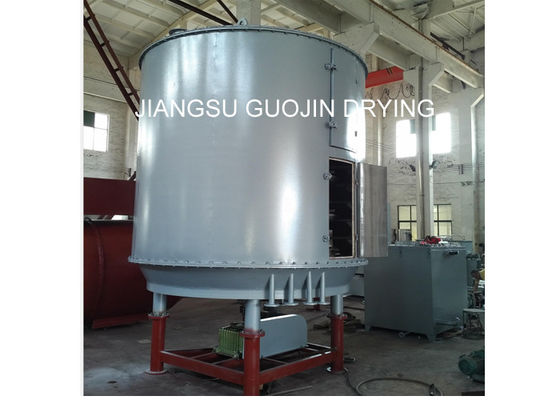

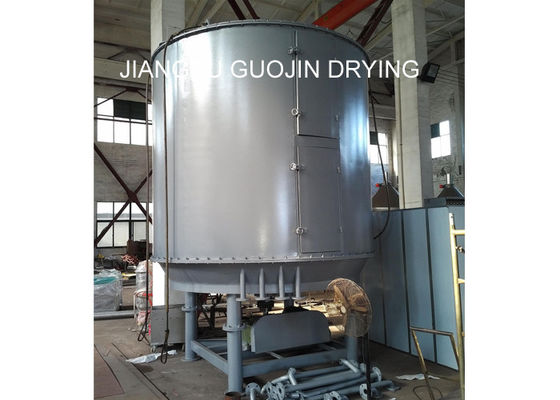

CPDバリウム炭酸乾燥機ショー
