詳細情報 |
|||
| Item Name: | 26 Layers Disc Plate Dryer for Melamine/Cyanuramide/Cyanurotriamide | Model Type: | CPD-2500/26 |
|---|---|---|---|
| Layers: | 26 | Application: | Chemicals Industry, Pharmaceutical Industry |
| Big disc diameter: | 2500mm | Small disc diameter: | 2300mm |
| Dryer diamter: | 3115mm | Height: | 8181mm |
| Drying area: | 113.8M2 | Power: | 15 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas, Coal |
| ハイライト: | Cyanuramideディスク ドライヤー,ディスク ドライヤー113.8M2,版のドライヤー113.8M2 |
||
製品の説明
メラミン/シアナラミド/シアナロトリアミドの 26 層ディスクプレートドライヤー
CPDシリーズ連続ディスクプレートドライヤーは,高効率の伝導と連続乾燥機器です.そのユニークな構造と動作原理は,高熱効率の利点があることを決定します低エネルギー消費,小さな占拠面積,シンプルな構成,操作と制御の容易さ,良好な操作環境など化学の分野で乾燥プロセスで広く使用することができます農産物,食品,飼料,その他の産業.
標準圧力タイプ,閉ざされたタイプ,真空タイプ,そして4つの主要なモデル,1200,1500,2200と3000,A (炭素鋼) と3種類の材料グレード,B (接触した材料の表面にステンレス鋼を使用する)乾燥機の乾燥面積は4m2から180m2です.すべての顧客の要求を満たすために利用可能である補助装置と数百のモデルを生産しました.
わかった
CPD連続ディスクプレートドライヤー 作業原理
CPDシリーズの連続プレートドライヤーは,高効率の伝導と連続乾燥機器の一種です.そのユニークな構造と動作原理は,高熱効率の利点を提供します.低エネルギー消費化学,製薬,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水農業用化学物質食品,飼料,農業加工,副産物など,様々な産業で好評されています.
乾燥能力は,フィニングヒーター,溶剤回収用コンデンサー,袋除塵器,乾燥した材料と図面の返却と混合メカニズムが簡単に取得できます熱分解と反応も行える.
CPD連続ディスクプレート乾燥機の技術パラメータ
1乾燥用トレイ
- 設計圧:一般的には0.4Mpaで,最大圧は1.6Mpaです.
- 最大作業圧:一般的には ≤0.4Mpaで,最大圧は1.6MPaです.
- 熱源:蒸気,熱水,熱油:乾燥プレートの温度が100°Cであるとき,熱水を熱源として使用する.飽和水蒸気 ≤0を使用する.乾燥プレートの温度が100°C~150°Cである場合, 4Mpaまたは蒸気ガス乾燥プレートの温度が150°C~320°Cの場合は熱油を使用します.
2材料伝送システム
- 主軸の回転: 1~10rpm,電磁気またはトランスデューサーのタイミング
- レイクアーム: 2〜8つのレイクアームが各層のメインシャフトに固定されます.
- ハーブ・ブレード: ハーブ・ブレードはハーブ・アームにハンジングされ,プレートの表面と共に浮いている.
- ローラー: 簡単に集積しやすい材料や磨きが必要な材料では,ローラーを適切な場所に配置し,熱伝達と乾燥プロセスを強化します.
3乾燥機の3種類:正気圧,密閉,真空
- 正常圧力:乾燥機体は円筒形または八角形で,構造は統合または分離することができます.熱源のための管路システムは乾燥機内または外に置くことができます.
- 密封:乾燥機体は円筒形で,5KPaの内部圧力を耐えることができます.熱源のための管路システムは乾燥機内外に置くことができます.
- 真空:乾燥機体は円筒形で設計圧は0.1MPaです.熱源のための管路システムは乾燥機の中に配置されています.
4エアヒーター
空気ヒーターは,通常,乾燥効率を高めるため,より大きな蒸発容量要件を満たすために使用されます.
CPD連続ディスクプレート乾燥機の技術パラメータ
| タイプ | 直径 (mm) | 高さ (mm) | 乾燥した面積 (m2) | パワー (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 年 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 年 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 年 | 6301 | 55.4 | 7.5 | |
| 2200/20 年 | 6721 | 61.6 | ||
| 2200/22 年 | 7141 | 67.7 | 11 | |
| 2200/24 年 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 年 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 年 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 年 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

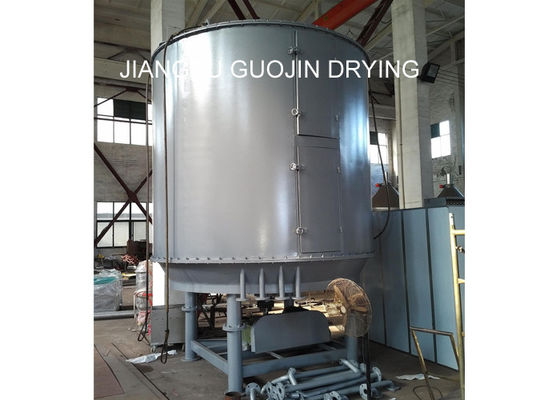

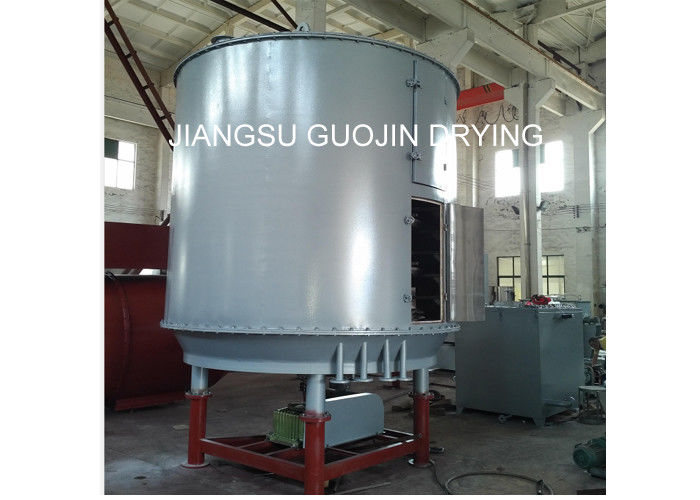

CPD連続ディスクプレートドライヤーショー
