詳細情報 |
|||
| Item Name: | Continuous Plate Rotary Dryer/Disc Plate Drier For Coconut Powder | Model Type: | CPD-2500/6 |
|---|---|---|---|
| Layers: | 6 | Application: | Industry processing |
| Big disc diameter: | 2500mm | Small disc diameter: | 2300mm |
| Dryer diamter: | 3115mm | Height: | 3981mm |
| Drying area: | 26.3M2 | Power: | 4 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| ハイライト: | 26.3M2回転式ディスク ドライヤー,回転式ディスク ドライヤー4KW,回転乾燥器4KW |
||
製品の説明
ココナッツ粉末のための連続プレート回転ドライヤー/ディスクプレートドライヤー
CPDシリーズ連続プレートドライヤー説明 プレートドライヤーとは,高効果の伝導と連続乾燥機器の一種です.そのユニークな構造と動作原理は,高熱効率の利点があることを決定します低エネルギー消費,小さな占拠面積,シンプルな構成,操作と制御の容易さ,そして友好的操作環境など化学産業の分野で乾燥プロセスで広く使用することができます農産物,農薬,農薬,食品,飼料,農産物加工,副産物など実践的な使用において様々な部門で好評を得ています標準圧力,閉ざされた圧力,真空圧の4つのサイズ,1200,1500,2200,3000の3つの種類,A (炭素鋼) の3種類,B (材料が接触するすべての部品に使用される不?? 鋼) とC (Bに基づいて蒸気管の不?? 鋼材料を追加する)4から180平方メートルまでの乾燥面積で,現在,我々は,シリーズ製品の数百のモデルと補助装置の様々な種類を顧客のための乾燥材料の要件を満たすために利用できます.
薬剤,殺虫剤,化学,製薬,食品,飼料など,粉末粒状材料の乾燥と冷却などの産業で使用されます.
乾燥-熱分解-燃焼-冷却-反応-サブライメーション
わかった
CPD連続ディスクプレートドライヤー 作業原理
湿った材料は乾燥機の上部にある最初の乾燥層に連続的に供給されます.と急進的な螺旋線に沿って大きな乾燥プレートの外縁に落ちる材料は,小さな乾燥プレートから外側に移動し,下にある大きな乾燥プレートの外側に落ちます.材料は連続してドライヤーを通過することができますように,小さな大きな乾燥プレートの両方が順番に配置されています熱媒体は飽和蒸気,熱水,熱油である.熱は片端から空洞な乾燥プレートに導かれ,もう片端から外に出ます.乾燥プレートの最後の層から乾燥機の下部に乾燥材料を落とし,その後,排放出口にレイクによって移動します. 材料の水分は,上部蓋の排気口から除去されます. 真空型プレートドライヤーでは,水分は,上部蓋の真空ポンプによって吸い出されます.乾燥した材料は底層から放出されます乾燥機には,フィニッシュ式ヒーター,溶剤回収用コンデンサー,袋除塵器,戻り・混ぜメカニズム,吸気扇などの補給装置が装備されれば,乾燥能力は向上することができる.ほか.
CPD連続ディスクプレート乾燥機の特徴
1簡単な調節,強力な適用性,非常にシンプルなスタート・ストップ操作.
2乾燥プレートの各層は,熱/冷媒に個別に供給され,材料の温度制御は正確です.
3材料の滞在時間は正確に調整できます.
4材料の流れ方向は単一で,バックミックス現象はなく,乾燥は均一で品質は安定しています.
5給餌を停止した後,材料を移転するハゲの刃は,乾燥機内の材料を迅速に空けることができます.
6設備の注意深い清掃と観察は,特別な大型検査ドアと鏡を通して行われます.
7材料層は非常に薄いし,スピンドル速度は低く,システムの設置電力は低く,電力消費量は低く,
8作業環境は良好で,溶媒は回収可能で,排気ガス中の塵量は非常に低い.
9熱感のある材料の乾燥のために,真空で操作することができます.
10. 乾燥機は,全体として製造されています. それは,上昇し,位置付けする必要があります. 設置と位置付けは非常に簡単です.
11乾燥プレートの配置と垂直設置は小さな面積を占めています.
CPD連続ディスクプレート乾燥機の技術パラメータ
1乾燥用トレイ
- 設計圧:一般的には0.4Mpaで,最大圧は1.6Mpaです.
- 最大作業圧:一般的には ≤0.4Mpaで,最大圧は1.6MPaです.
- 熱源:蒸気,熱水,熱油:乾燥プレートの温度が100°Cであるとき,熱水を熱源として使用する.飽和水蒸気 ≤0を使用する.乾燥プレートの温度が100°C~150°Cである場合, 4Mpaまたは蒸気ガス乾燥プレートの温度が150°C~320°Cの場合は熱油を使用します.
2材料伝送システム
- 主軸の回転: 1~10rpm,電磁気またはトランスデューサーのタイミング
- レイクアーム: 2〜8つのレイクアームが各層のメインシャフトに固定されます.
- ハーブ・ブレード: ハーブ・ブレードはハーブ・アームにハンジングされ,プレートの表面と共に浮いている.
- ローラー: 簡単に集積しやすい材料や磨きが必要な材料では,ローラーを適切な場所に配置し,熱伝達と乾燥プロセスを強化します.
3乾燥機の3種類:正気圧,密閉,真空
- 正常圧力:乾燥機体は円筒形または八角形で,構造は統合または分離することができます.熱源のための管路システムは乾燥機内または外に置くことができます.
- 密封:乾燥機体は円筒形で,5KPaの内部圧力を耐えることができます.熱源のための管路システムは乾燥機内外に置くことができます.
- 真空:乾燥機体は円筒形で設計圧は0.1MPaです.熱源のための管路システムは乾燥機の中に配置されています.
4エアヒーター
空気ヒーターは,通常,乾燥効率を高めるため,より大きな蒸発容量要件を満たすために使用されます.
CPD連続ディスクプレート乾燥機の技術パラメータ
| タイプ | 直径 (mm) | 高さ (mm) | 乾燥した面積 (m2) | パワー (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 年 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 年 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 年 | 6301 | 55.4 | 7.5 | |
| 2200/20 年 | 6721 | 61.6 | ||
| 2200/22 年 | 7141 | 67.7 | 11 | |
| 2200/24 年 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 年 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 年 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 年 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

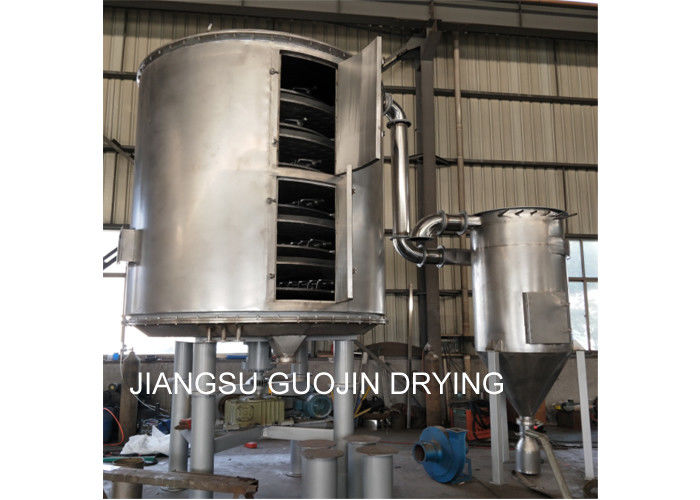

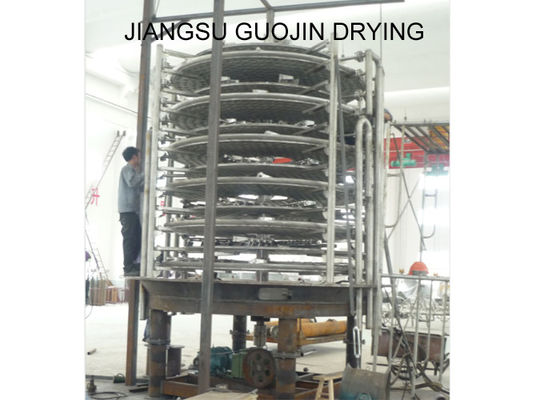

CPD連続ディスクプレートドライヤーショー
