詳細情報 |
|||
| Item Name: | Continuous Disc Plate Dryer For Activated Carbon/Activated Charcoal | Model Type: | CPD-2200/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 5881mm |
| Drying area: | 49.3M2 | Power: | 5.5 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| ハイライト: | 活性炭ディスク ドライヤー,活性炭ディスク ドライヤー,49.3M2版のドライヤー |
||
製品の説明
活性炭/活性炭のための連続ディスクプレートドライヤー
断続的な混ぜ干燥機をベースに,ディスクプレート乾燥機は,継続的な改善によって開発された,多層固定空心式加熱円形キャリアディスクの一種です.継続的な改善によって開発されている. 乾燥プロセスは,熱媒体を空洞ディスクの各層に通過することです. 熱伝導の方法では,ディスクの表面に置かれた湿った材料は間接的に加熱されます.ローリング材料の湿った部分は,ローリングとローリングを回転させることで,動作温度下では蒸発されます.蒸気は装置の排気ガスと共に放出され,設備の底部で合格の乾燥した完成品が連続的に得られる.
わかった
CPD連続ディスクプレートドライヤー 作業原理
湿った材料は乾燥機の上部にある最初の乾燥層に連続的に供給されます.と急進的な螺旋線に沿って大きな乾燥プレートの外縁に落ちる材料は,小さな乾燥プレートから外側に移動し,下にある大きな乾燥プレートの外側に落ちます.材料は連続してドライヤーを通過することができますように,小さな大きな乾燥プレートの両方が順番に配置されています熱媒体は飽和蒸気,熱水,熱油である.熱は片端から空洞な乾燥プレートに導かれ,もう片端から外に出ます.乾燥プレートの最後の層から乾燥機の下部に乾燥材料を落とし,その後,排放出口にレイクによって移動します. 材料の水分は,上部蓋の排気口から除去されます. 真空型プレートドライヤーでは,水分は,上部蓋の真空ポンプによって吸い出されます.乾燥した材料は底層から放出されます乾燥機には,フィニッシュ式ヒーター,溶剤回収用コンデンサー,袋除塵器,戻り・混ぜメカニズム,吸気扇などの補給装置が装備されれば,乾燥能力は向上することができる.ほか.
CPD連続ディスクプレート乾燥機の特徴
(1) 制御が簡単で,幅広い用途
1材料の厚さ,メインシャフトの回転速度,ハローの腕の数,ハローのスタイルとサイズを調整して,最高の乾燥プロセスを達成します.
2乾燥プレートの各層は,熱または冷たい材料を個別に熱または冷たい材料に供給し,温度制御を正確かつ簡単にすることができます.
3材料の滞在時間は正確に調整できます.
4単流方向の材料は,回流と混合なしで,均質な乾燥と安定した品質,再混合は必要ありません.
(2) 簡単 で シンプル な 操作
1乾燥機のスタートストップはかなり簡単です.
2材料の供給が停止された後,彼らは簡単にハローでドライヤーから放出することができます.
3大規模な視界窓を通して設備の内部で注意深く清掃と観察を行うことができます.
(3) 低エネルギー消費
1材料の薄い層,メインシャフトの低速度,材料の輸送システムに必要な電力とエネルギーが少ない.
2熱を導いて乾燥するので,高熱効率で低エネルギー消費です.
(4) 良好な動作環境,溶媒を回収し,粉末排出は排気ガス要件を満たす.
1普通の圧力タイプ: 装置内の空気の流れの速度が低く,上部では湿度が高く,下部では低かったため,粉末は装置に浮かび上がれなかった.尾気体にはほとんど塵粉がないので,上部にある湿気排出口から放出されます.
2. 閉ざされたタイプ:溶媒回収装置で装備され,湿ったキャリアガスから有機溶媒を容易に回収できます.溶媒回収装置はシンプルな構造と高い回収率を持っています.そして窒素は,燃焼対象の密閉循環中の湿気輸送ガスとして使用できます.特に,燃やす,爆発性,毒性のある材料の乾燥に適しています.
3・真空型:プレートドライヤーが真空状態で動作している場合は,熱に敏感な材料の乾燥に特に適しています.
(5) 簡単に設置し,使用面積が小さい.
1乾燥機が配達されるため,持ち上げだけで現場に設置し修理するのはかなり簡単です.
2乾燥プレートは層ごとに並べられ,垂直に設置されているため,乾燥面積は大きいが,占拠面積は小さい.
CPD連続ディスクプレート乾燥機の技術パラメータ
1乾燥用トレイ
- 設計圧:一般的には0.4Mpaで,最大圧は1.6Mpaです.
- 最大作業圧:一般的には ≤0.4Mpaで,最大圧は1.6MPaです.
- 熱源:蒸気,熱水,熱油:乾燥プレートの温度が100°Cであるとき,熱水を熱源として使用する.飽和水蒸気 ≤0を使用する.乾燥プレートの温度が100°C~150°Cである場合, 4Mpaまたは蒸気ガス乾燥プレートの温度が150°C~320°Cの場合は熱油を使用します.
2材料伝送システム
- 主軸の回転: 1~10rpm,電磁気またはトランスデューサーのタイミング
- レイクアーム: 2〜8つのレイクアームが各層のメインシャフトに固定されます.
- ハーブ・ブレード: ハーブ・ブレードはハーブ・アームにハンジングされ,プレートの表面と共に浮いている.
- ローラー: 簡単に集積しやすい材料や磨きが必要な材料では,ローラーを適切な場所に配置し,熱伝達と乾燥プロセスを強化します.
3乾燥機の3種類:正気圧,密閉,真空
- 正常圧力:乾燥機体は円筒形または八角形で,構造は統合または分離することができます.熱源のための管路システムは乾燥機内または外に置くことができます.
- 密封:乾燥機体は円筒形で,5KPaの内部圧力を耐えることができます.熱源のための管路システムは乾燥機内外に置くことができます.
- 真空:乾燥機体は円筒形で設計圧は0.1MPaです.熱源のための管路システムは乾燥機の中に配置されています.
4エアヒーター
空気ヒーターは,通常,乾燥効率を高めるため,より大きな蒸発容量要件を満たすために使用されます.
CPD連続ディスクプレート乾燥機の技術パラメータ
| タイプ | 直径 (mm) | 高さ (mm) | 乾燥した面積 (m2) | パワー (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 年 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 年 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 年 | 6301 | 55.4 | 7.5 | |
| 2200/20 年 | 6721 | 61.6 | ||
| 2200/22 年 | 7141 | 67.7 | 11 | |
| 2200/24 年 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 年 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 年 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 年 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

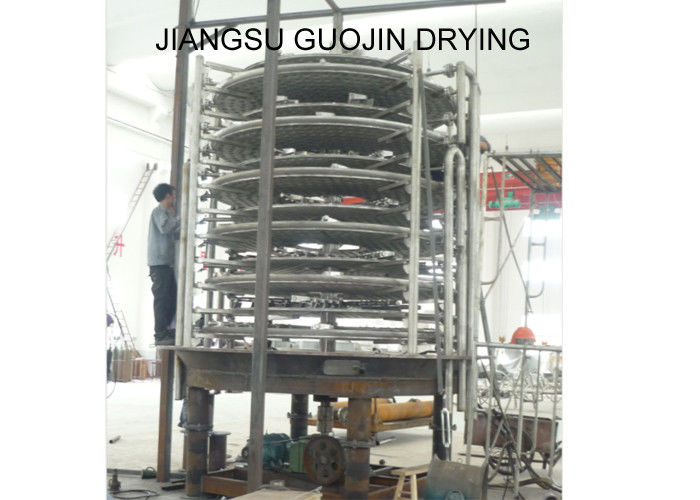

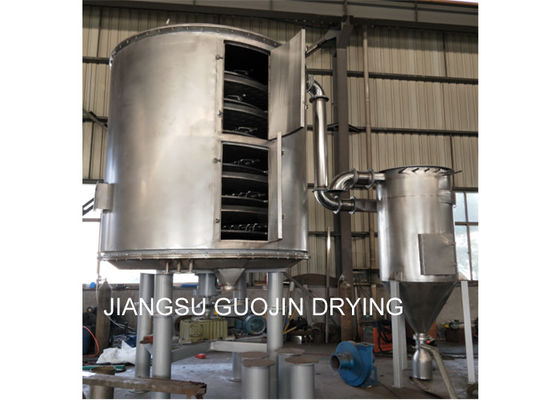

CPD連続ディスクプレートドライヤーショー
