詳細情報 |
|||
| Item Name: | 16 Layers Chemical Multilayer Disc Drying Machine | Model Type: | CPD-1500/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical Processing |
| Big disc diameter: | 1500mm | Small disc diameter: | 1300mm |
| Dryer diamter: | 2166mm | Height: | 5427mm |
| Drying area: | 21.5M2 | Power: | 3.0 |
| Material: | Stainless steel, carbon steel | Heating source: | Electricity, Steam |
| ハイライト: | ディスク ドライヤー21.5M2,5427mmの高さディスク ドライヤー,21.5M2熱気の乾燥機械 |
||
製品の説明
16 層 化学 多層 ディスク 乾燥機
断続的な混ぜ干燥機をベースに,ディスクプレート乾燥機は,継続的な改善によって開発された,多層固定空心式加熱円形キャリアディスクの一種です.継続的な改善によって開発されている. 乾燥プロセスは,熱媒体を空洞ディスクの各層に通過することです. 熱伝導の方法では,ディスクの表面に置かれた湿った材料は間接的に加熱されます.ローリング材料の湿った部分は,ローリングとローリングを回転させることで,動作温度下では蒸発されます.蒸気は装置の排気ガスと共に放出され,設備の底部で合格の乾燥した完成品が連続的に得られる.
伝統的な乾燥機器と比較して,高熱効率,低エネルギー消費,均質な乾燥,良い製品品質,小さな占拠の利点があります.補助機器が少ない乾燥技術には幅広い展望があります. 乾燥技術には,注目と研究がますます増えています.
製品性能,乾燥要件,処理能力に応じて,ディスクドライヤーは,スピンドルステップレス速度調整などの一連の措置を採用します.ディスクフィッダーの高度を手動で調整する熱ディスクの各層の温度分布を制御し,期間終了時に冷却など.
わかった
CPD連続ディスクプレートドライヤー 作業原理
湿った材料は,給水器から乾燥機の上部プレートに連続的に供給されます.ローティングトランスポートアームは,平板の加熱された表面を介して螺旋パターンで材料を輸送この方法により,製品は繰り返し転覆され,乾燥表面と頻繁に接触する.材料は,小径のプレートで外縁に向かって輸送されます.すぐ下にある大きなプレートにこのプレートでは,材料は中央の開口に向かって内側に移動し,その経由で材料は次の小さなプレートに落ちます.材料は乾燥機を通って連続的に運ばれます乾燥した材料は最後のプレートから乾燥室の底面に落ち,そこから水槽に引かれます.乾燥機を通過する輸送中に材料から水分が蒸発フィルタリングと加熱後,熱い空気は乾燥室に吹き込まれます.熱気温はプレート温度に類似し,その主な機能は,材料から湿気を伝達することです湿気ガスは濾過された後に空気中に排出されます.
CPD連続ディスクプレート乾燥機の特徴
(1) 制御が簡単で,幅広い用途
1材料の厚さ,メインシャフトの回転速度,ハローの腕の数,ハローのスタイルとサイズを調整して,最高の乾燥プロセスを達成します.
2乾燥プレートの各層は,熱または冷たい材料を個別に熱または冷たい材料に供給し,温度制御を正確かつ簡単にすることができます.
3材料の滞在時間は正確に調整できます.
4単流方向の材料は,回流と混合なしで,均質な乾燥と安定した品質,再混合は必要ありません.
(2) 簡単 で シンプル な 操作
1乾燥機のスタートストップはかなり簡単です.
2材料の供給が停止された後,彼らは簡単にハローでドライヤーから放出することができます.
3大規模な視界窓を通して設備の内部で注意深く清掃と観察を行うことができます.
(3) 低エネルギー消費
1材料の薄い層,メインシャフトの低速度,材料の輸送システムに必要な電力とエネルギーが少ない.
2熱を導いて乾燥するので,高熱効率で低エネルギー消費です.
(4) 良好な動作環境,溶媒を回収し,粉末排出は排気ガス要件を満たす.
1普通の圧力タイプ: 装置内の空気の流れの速度が低く,上部では湿度が高く,下部では低かったため,粉末は装置に浮かび上がれなかった.尾気体にはほとんど塵粉がないので,上部にある湿気排出口から放出されます.
2. 閉ざされたタイプ:溶媒回収装置で装備され,湿ったキャリアガスから有機溶媒を容易に回収できます.溶媒回収装置はシンプルな構造と高い回収率を持っています.そして窒素は,燃焼対象の密閉循環中の湿気輸送ガスとして使用できます.特に,燃やす,爆発性,毒性のある材料の乾燥に適しています.
3・真空型:プレートドライヤーが真空状態で動作している場合は,熱に敏感な材料の乾燥に特に適しています.
(5) 簡単に設置し,使用面積が小さい.
1乾燥機が配達されるため,持ち上げだけで現場に設置し修理するのはかなり簡単です.
2乾燥プレートは層ごとに並べられ,垂直に設置されているため,乾燥面積は大きいが,占拠面積は小さい.
CPD連続ディスクプレートドライヤーアプリケーション
乾燥,熱分解,燃焼,冷却,反応,およびサブライメーション:
1有機化学物質
2鉱物化学品
3医薬品・食品
4飼料と肥料
CPD連続ディスクプレート乾燥機の技術パラメータ
| タイプ | 直径 (mm) | 高さ (mm) | 乾燥した面積 (m2) | パワー (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 年 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 年 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 年 | 6301 | 55.4 | 7.5 | |
| 2200/20 年 | 6721 | 61.6 | ||
| 2200/22 年 | 7141 | 67.7 | 11 | |
| 2200/24 年 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 年 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 年 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 年 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

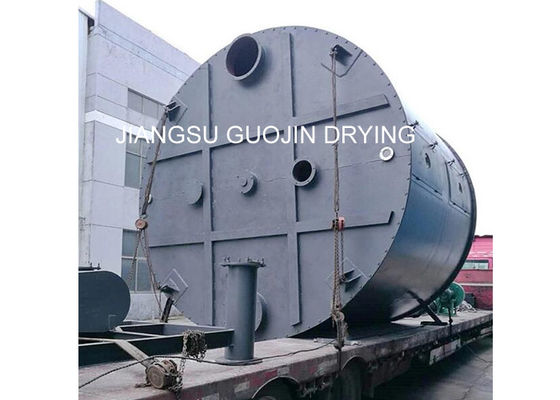

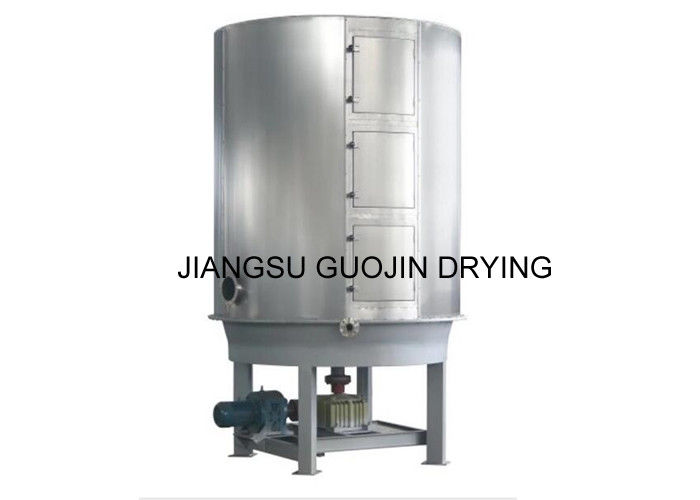

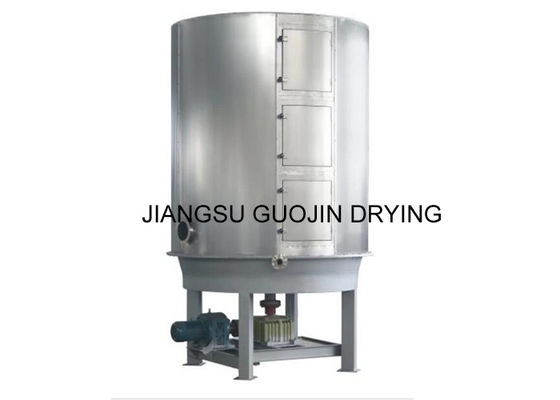

CPD連続ディスクプレートドライヤーショー
