詳細情報 |
|||
| Item Name: | 10 Layers 1200mm Disc diameter Pharmaceutical Continuous Disc Plate Dryer | Model Type: | CPD-1200/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Pharmaceutical Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 4137mm |
| Drying area: | 8.2M2 | Power: | 1.5 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| ハイライト: | 1000mmディスク ドライヤー,1200mmディスク ドライヤー,版のドライヤー8.2M2 |
||
製品の説明
10 層 1200mm ディスク直径 医薬品連続ディスクプレートドライヤー
CPDシリーズ連続ディスク乾燥機は,高効率の導電と連続乾燥機器です.そのユニークな構造と動作原理は,高熱効率の利点があることを決定します.,エネルギー消費が低く,占拠面積が小さく,構成がシンプルで,操作と制御が簡単で,動作環境も良好です.化学の分野で乾燥プロセスで広く使用することができます農産物,食品,飼料,その他の産業.
標準圧力タイプ,閉ざされたタイプ,真空タイプ,そして4つの主要なモデル:1200,1500,2200,2500と3000,3種類の材料グレード,A (炭素鋼),B (接触した材料の表面にステンレス鋼を使用する)乾燥機の乾燥面積は4~180cm. 乾燥機の乾燥面積は4~180cm.すべての顧客の要求を満たすために利用可能である補助装置と数百のモデルを生産しました..
CPD連続ディスクプレートドライヤー 作業原理
湿った材料は,給水器から乾燥機の上部プレートに連続的に供給されます.ローティングトランスポートアームは,平板の加熱された表面を介して螺旋パターンで材料を輸送この方法により,製品は繰り返し転覆され,乾燥表面と頻繁に接触する.材料は,小径のプレートで外縁に向かって輸送されます.すぐ下にある大きなプレートにこのプレートでは,材料は中央の開口に向かって内側に移動し,その経由で材料は次の小さなプレートに落ちます.材料は乾燥機を通って連続的に運ばれます乾燥した材料は最後のプレートから乾燥室の底面に落ち,そこから水槽に引かれます.乾燥機を通過する輸送中に材料から水分が蒸発フィルタリングと加熱後,熱い空気は乾燥室に吹き込まれます.熱気温はプレート温度に類似し,その主な機能は,材料から湿気を伝達することです湿気ガスは濾過された後に空気中に排出されます.
CPD連続ディスクプレート乾燥機の特徴
(1) 制御が簡単で,幅広い用途
1材料の厚さ,メインシャフトの回転速度,ハローの腕の数,ハローのスタイルとサイズを調整して,最高の乾燥プロセスを達成します.
2乾燥プレートの各層は,熱または冷たい材料を個別に熱または冷たい材料に供給し,温度制御を正確かつ簡単にすることができます.
3材料の滞在時間は正確に調整できます.
4単流方向の材料は,回流と混合なしで,均質な乾燥と安定した品質,再混合は必要ありません.
(2) 簡単 で シンプル な 操作
1乾燥機のスタートストップはかなり簡単です.
2材料の供給が停止された後,彼らは簡単にハローでドライヤーから放出することができます.
3大規模な視界窓を通して設備の内部で注意深く清掃と観察を行うことができます.
(3) 低エネルギー消費
1材料の薄い層,メインシャフトの低速度,材料の輸送システムに必要な電力とエネルギーが少ない.
2熱を導いて乾燥するので,高熱効率で低エネルギー消費です.
(4) 良好な動作環境,溶媒を回収し,粉末排出は排気ガス要件を満たす.
1普通の圧力タイプ: 装置内の空気の流れの速度が低く,上部では湿度が高く,下部では低かったため,粉末は装置に浮かび上がれなかった.尾気体にはほとんど塵粉がないので,上部にある湿気排出口から放出されます.
2. 閉ざされたタイプ:溶媒回収装置で装備され,湿ったキャリアガスから有機溶媒を容易に回収できます.溶媒回収装置はシンプルな構造と高い回収率を持っています.そして窒素は,燃焼対象の密閉循環中の湿気輸送ガスとして使用できます.特に,燃やす,爆発性,毒性のある材料の乾燥に適しています.
3・真空型:プレートドライヤーが真空状態で動作している場合は,熱に敏感な材料の乾燥に特に適しています.
(5) 簡単に設置し,使用面積が小さい.
1乾燥機が配達されるため,持ち上げだけで現場に設置し修理するのはかなり簡単です.
2乾燥プレートは層ごとに並べられ,垂直に設置されているため,乾燥面積は大きいが,占拠面積は小さい.
CPD連続ディスクプレートドライヤー 技術の特徴
1乾燥皿
(1) 切断圧:一般的には0.4MPaで,最大は1.6MPaに達する.
(2) 作業圧:一般的には0.4MPa未満で,最大は1.6MPaに達する.
(3) 給湯媒体は:蒸気,熱水,油.乾燥プレートの温度が100°Cである場合,熱水を使用できます. 100°C~150°Cでは,飽和水蒸気 ≤0.4MPaまたは蒸気ガス,そして150°C~320°C>32°Cになると,電気,油,溶けた塩で加熱されます.
2材料のトランスミッションシステム
(1) 主軸回転: 1~10r/min,トランスダッサーの電磁性タイミング
(2) ハローアーム:各層のメインシャフトに固定される2~8枚のアームがあります.
(3) ハロー の 刃: ハロー の 刃 を 囲み,プレート の 表面 と ぶっ て 浮き て 接触 し て い ます.種類 が 異なっ て い ます.
(4) ローラー: 簡単に凝集される製品,または磨きの要件では,熱伝送と乾燥プロセスは
適切な場所にローラーを配置することで強化されます.
3シェル
3つの種類があります:通常の圧力,密閉,真空
(1) 正常圧:シリンダーまたは8面シリンダー,全体および二面構造があります.暖房メディアの主要入口および出口管は,殻の中にあり,外殻にも含まれます.
(2) 密封:円筒状の殻で,内部圧力5kPaを耐えることができ,加熱介質の入口と出口の主導管は,殻内または外にある可能性があります.
(3) 真空:円筒状の殻,外部の圧力が0.1MPaに耐えられる.入口と出口の主要な管は殻内にある.
4エアヒーター
乾燥効率を高めるため,大きな蒸発容量の適用は正常です.
CPD連続ディスクプレートドライヤーアプリケーション
乾燥,熱分解,燃焼,冷却,反応,およびサブライメーション:
1有機化学物質
2鉱物化学品
3医薬品・食品
4飼料と肥料
CPD連続ディスクプレート乾燥機の技術パラメータ
| タイプ | 直径 (mm) | 高さ (mm) | 乾燥した面積 (m2) | パワー (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 年 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 年 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 年 | 6301 | 55.4 | 7.5 | |
| 2200/20 年 | 6721 | 61.6 | ||
| 2200/22 年 | 7141 | 67.7 | 11 | |
| 2200/24 年 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 年 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 年 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 年 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

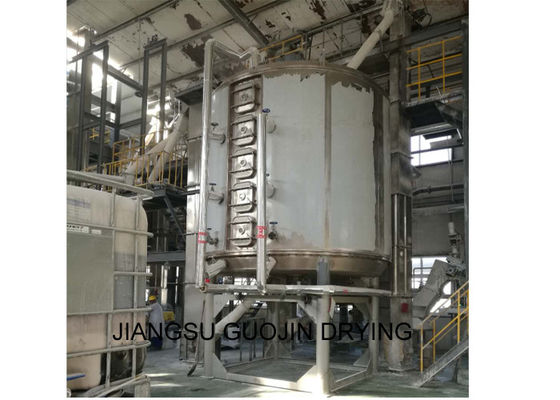

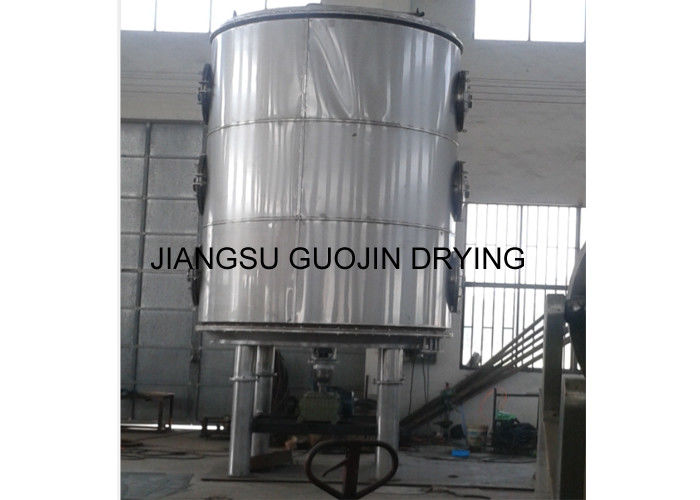

CPD連続ディスクプレートドライヤーショー
