詳細情報 |
|||
| Item Name: | Nitrogen Phosphorus Potassium Compound Fertilizer Hollow Paddle Dryer | Application: | Industry processing |
|---|---|---|---|
| Model type: | Paddle Dryer | Heat transfer area: | 95 M2 |
| Effective volume: | 8.08 M3 | Material: | Stainless steel |
| Heating source: | Thermal Oil | Rotating speed: | 1-8RPM |
| Transmission power: | 55KW | ||
| ハイライト: | 肥料の空のかいドライヤー,空のかいドライヤー8rpm,真空のかいドライヤー8rpm |
||
製品の説明
窒素 リンゴ カリウム 化合物 肥料 空っぽのパドル乾燥機
製品の動作原理
ホローパドルドライヤーには,プロセスマスを熱源 (蒸気または熱油) から分離する金属壁があります.高熱効率は,熱媒質からの熱がプロセス質量に直接流入するため得られます.材料が加熱されたスルーとアギタターと接触するにつれて,プロセスマスは伝導経由で加熱されます.隔離式ドライヤーでは,熱がほとんど失われます.1kgの水を蒸発させるには 約1kgの水が必要です.2kgの蒸気をスラム材料に.排気ガスは最小で,低温です.したがって,処理を必要とするかもしれない乾燥機からの凝縮不可能なガスの容量は最小です.
製品の特徴
1. 刃の熱消費は低い:
間接的な加熱方法を採用したため,多くの熱エネルギーが取り上げられず,加熱ドラムボディの外側にも熱隔熱があります.したがって,ペスト材料の場合原材料の内部に1.0kgの水分を蒸発させるのに 1.2kgの蒸気を消費するだけです
2. 刃乾燥機のコストは低い:
単位の有効容量は,広大な熱コンベクション領域があり,処理時間を短縮し,機器のサイズを減らすことも容易になります.建設面積とスペースが大幅に減少します.
3処理される材料の範囲は広い:
熱感のある材料だけでなく,高温で処理される材料も処理できます.一般的に適用される熱媒体は:蒸気,熱油熱水,冷却水,など,多くのプロセス分野では,継続的にだけでなく間隔的に実行することができます.
4汚染は少ない
環境に運ばれるか放出される塵の量ははるかに少なく,蒸発される溶媒もはるかに少なく,処理が容易です.汚染された材料や回収すべき溶媒があるような加工条件では密閉回路循環装置が採用できます.
5運用コストは低かった
低速の混ぜるメカニズムと合理的な構造とより少ない磨き料を採用することで,保守コストも非常に低くなります.
6安定した動作:
V 型刃の特殊な圧縮拡張の作用により,材料の粒子が完全に熱を伝達する表面に接触することが可能になります.軸間帯内では材料の温度,湿度,混合グラディエントが非常に小さいため,プロセスの安定性を保証できます.
熱源 (温度180°C~250°C)
蒸気による暖房
蒸気は,回転関節を通って空洞シャフトに入り,すべてのパドルに均等に分布されます.コンデンサートは,毎回転で除去されます.
熱油による加熱 (熱液)
熱油 (熱液) は,回転接頭を通って空洞シャフトに入り,外に出ます.供給ポンプからの圧力は空洞パドルを通って液体を押し出します.
製品使用
• 医薬品や食品,化学工業などの材料を乾燥させることができます.
• 粉末性,パスタのような混合物,または原材料に適しています.
• 低温で乾燥する温度感知材料
• 簡単に酸化したり爆発したりし,強烈な刺激性や毒性のある原材料
• 有機溶媒の回収を要求する.
テクニカルパラメータ
| モデル | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 熱移転面積 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 効果的容量 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| スピード範囲 (rpm) | 5から20 | 5から20 | 5から20 | 5から20 | 5から20 | 5〜10 | 5〜10 | 5〜10 | 5〜10 | 1 から 8 | 1 から 8 | 1 から 8 | 1 から 8 |
| トランスミッションパワー (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 装置の幅 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 総幅 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 装置の長さ (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 総長さ (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 中央の高さ (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 設備の総高さ (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

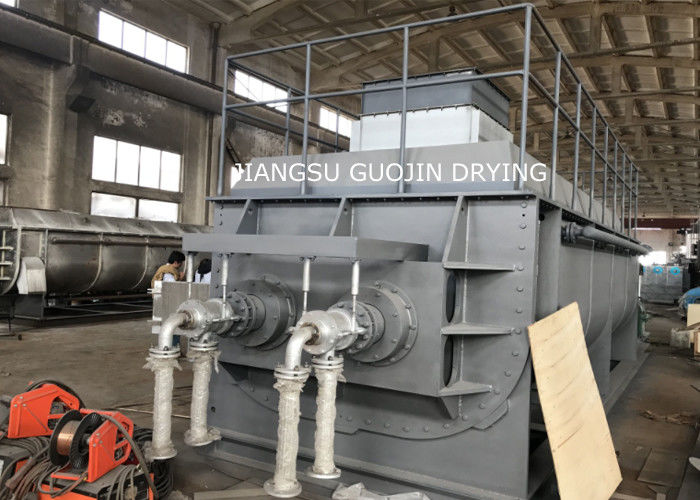

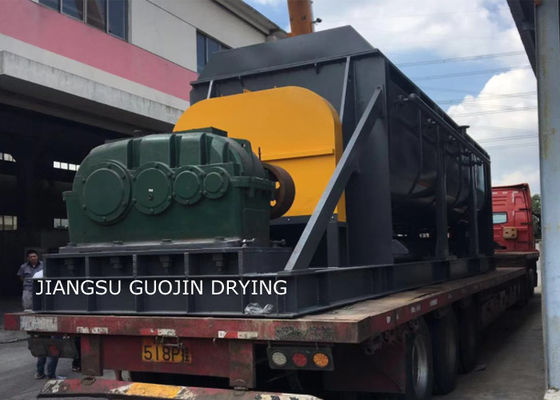

製品展示
