詳細情報 |
|||
| Item Name: | Heat Transfer Area 29M2 Textile Sludge Hollow Paddle Dryer | Application: | Textile processing |
|---|---|---|---|
| Model type: | Textile Paddle Dryer | Heat transfer area: | 29 M2 |
| Effective volume: | 1.85 M3 | Material: | Stainless steel |
| Heating source: | Electricity or Thermal Oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 11KW | ||
| ハイライト: | 空のかいドライヤー29M2,20rpm空のかいドライヤー,20RPM真空のかいドライヤー |
||
製品の説明
熱移転エリア 29M2 繊維スラッド ホールパドルドライヤー
パドルドライヤーは,湿った材料がパドルを動かすことで熱媒体と熱表面に完全に接触できるように,装置内にあるパルプを動かす低速の動動式ドライヤーの1種です.乾燥の目的を達成するために. 構造は一般的に水平,二軸または四軸である.パドルドライヤーは,熱気型と伝導型に分かれています.熱気タイプは,熱媒体 (熱気など) と乾燥される材料の接触と乾燥を通して.
製品の動作原理
クイーン状の空洞の刃は,空洞の軸に密集して配置され,熱中介は空洞の軸を通って流れます.有効体積単位あたりの熱伝達面積は非常に大きいです.温かい環境の温度は-40 °Cから320 °Cまで蒸気または液体タイプであることができる,例えば熱水,熱伝達油,など. 直接的導熱,熱を取り除くために空気を運ばずに,熱は材料を温めるために使用されます.熱損失は,保温層を通して環境への熱散のみです. クイーン刃の熱転送表面は,自己清掃機能を持っています. 材料の粒子とクイーン形の表面の相対的な動きは,洗浄効果を生成します.表面に付着した材料を洗い流すことができるパルスドライヤーのシェルは Ω型で,シェルには2〜4つの空洞の混合シャフトが配置されています.殻は,材料の塵の漏れを防止するために密閉端カバーと上部のカバーを持っています.
熱伝達媒体は,殻のジャケットを通り,空洞の混合軸は回転関節を通ります.ホールミックスシャフトは,熱媒体の種類に応じて異なる内部構造を持っています.より良い熱伝達効果を確保するため
製品の特徴
技術的な利点
1) 95% に達する高熱効率
2) 熱伝達媒体は製品に接触しない.
3) 製品を輸送するためにガスが使用されない.ガスの流出は最小限である.
4) 温度を正確に制御する
5) 製品の混合と移動によって,製品品質が均一である
6) 一回連続で進行するプロセス
7) 高温移転面積と処理体積の比 - 床面積の減少
8) 操作が簡単で,注意は最小限
9) 燃える材料を処理する際に直接乾燥するよりも安全
10) シンプルで耐久性の高い設計で,容易かつ保守が低コスト
11) 独特のメッシュディスクを持つ二重反回転シャフトは,密着な混合,均等な熱伝達,高い熱伝達率,そして自己清掃効果を生成します.熱伝達面積と体積比の大きなホールディスクとジャケット容器の使用によって達成されます温室効果ガソリンは,暖房が流れるように作られています.その結果,コンパクトな機械は,スペースの必要性が少なく,設置コストも低くなります.
製品使用
• 医薬品や食品,化学工業などの材料を乾燥させることができます.
• 粉末性,パスタのような混合物,または原材料に適しています.
• 低温で乾燥する温度感知材料
• 簡単に酸化したり爆発したりし,強烈な刺激性や毒性のある原材料
• 有機溶媒の回収を要求する.
テクニカルパラメータ
| モデル | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 熱移転面積 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 効果的容量 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| スピード範囲 (rpm) | 5から20 | 5から20 | 5から20 | 5から20 | 5から20 | 5〜10 | 5〜10 | 5〜10 | 5〜10 | 1 から 8 | 1 から 8 | 1 から 8 | 1 から 8 |
| トランスミッションパワー (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 装置の幅 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 総幅 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 装置の長さ (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 総長さ (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 中央の高さ (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 設備の総高さ (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

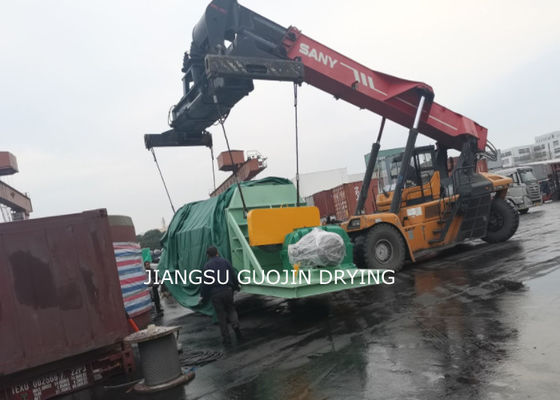

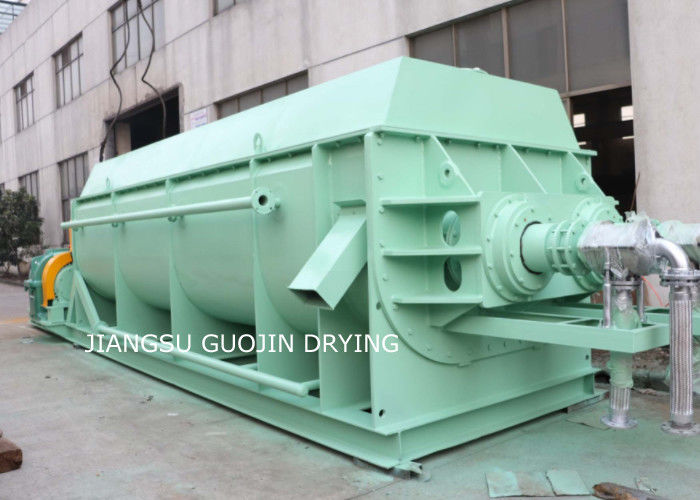

製品展示
