詳細情報 |
|||
| Item Name: | Heat Transfer Area 18M2 Thermal Oil Heat Source Shaft Hollow Paddle Dryer | Application: | Plastic processing |
|---|---|---|---|
| Model type: | Vacuum Paddle Dryer | Heat transfer area: | 18 M2 |
| Effective volume: | 1.09 M3 | Material: | Stainless steel |
| Heating source: | Electricity | Rotating speed: | 5-20 RPM |
| Transmission power: | 7.5KW | ||
| ハイライト: | 熱オイル暖房の空のかいドライヤー,18M2空のかいドライヤー,18M2真空のかいドライヤー |
||
製品の説明
熱移転エリア 18M2 熱油 熱源 シャフト ホールパドルドライヤー
製品の動作原理
熱伝達表面は,ペドル,混ぜる軸,壁の表面を含む.装置の構造がコンパクトで,単位容量の熱伝送面積が高く材料を混ぜ合わせると,材料は熱伝達係数が高くなり,占拠面積と空間が小さく,設備の資本コストが節約されます.クラゲの構造が特別だからです乾燥室の負荷比は高で,80%~90%程度になります.乾燥時間が数分から数時間まで調節できます 給餌速度を調節することで材料の移動は基本的にピストン運動です. 居住時間分布は狭いです.液体の水分が均一である揺さぶる ロープを
製品の特徴
1乾燥機は非常にコンパクトで,設置面積は小さい.ほとんどの加熱エリアは,乾燥機構造を非常にコンパクトにすることができるパドルから作られています.
2.熱効率は80%以上です.間接的な加熱設計は,熱損失を大幅に削減します.
3乾燥温度は,異なる乾燥段階に合わせて別々に制御できます.
4パドルドライヤーは,広い湿度範囲で高い柔軟性を持っています.干燥室内の湿物の滞在時間は,シャフトの回転速度を変更して時間から数分に調整し,溢れプレートを追加.
技術的な利点
1) 95% に達する高熱効率
2) 熱伝達媒体は製品に接触しない.
3) 製品を輸送するためにガスが使用されない.ガスの流出は最小限である.
4) 温度を正確に制御する
5) 製品の混合と移動によって,製品品質が均一である
6) 一回連続で進行するプロセス
7) 高温移転面積と処理体積の比 - 床面積の減少
8) 操作が簡単で,注意は最小限
9) 燃える材料を処理する際に直接乾燥するよりも安全
10) シンプルで耐久性の高い設計で,容易かつ保守が低コスト
11) 独特のメッシュディスクを持つ二重反回転シャフトは,密着な混合,均等な熱伝達,高い熱伝達率,そして自己清掃効果を生成します.熱伝達面積と体積比の大きなホールディスクとジャケット容器の使用によって達成されます温室効果ガソリンは,暖房が流れるように作られています.その結果,コンパクトな機械は,スペースの必要性が少なく,設置コストも低くなります.
製品使用
• 医薬品や食品,化学工業などの材料を乾燥させることができます.
• 粉末性,パスタのような混合物,または原材料に適しています.
• 低温で乾燥する温度感知材料
• 簡単に酸化したり爆発したりし,強烈な刺激性や毒性のある原材料
• 有機溶媒の回収を要求する.
テクニカルパラメータ
| モデル | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 熱移転面積 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 効果的容量 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| スピード範囲 (rpm) | 5から20 | 5から20 | 5から20 | 5から20 | 5から20 | 5〜10 | 5〜10 | 5〜10 | 5〜10 | 1 から 8 | 1 から 8 | 1 から 8 | 1 から 8 |
| トランスミッションパワー (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 装置の幅 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 総幅 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 装置の長さ (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 総長さ (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 中央の高さ (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 設備の総高さ (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

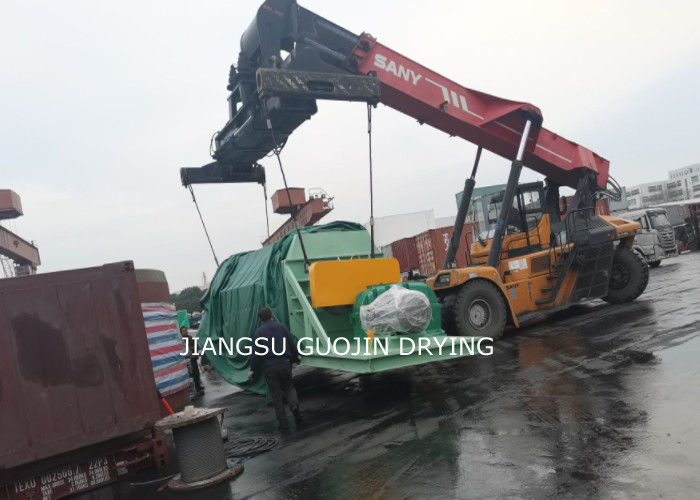

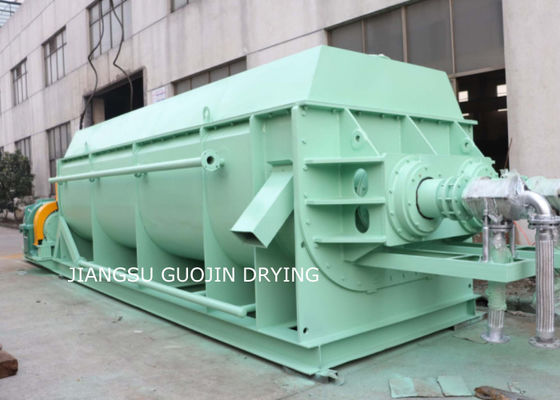

製品展示
