詳細情報 |
|||
| Item Name: | Heat Transfer Area 13M2 Thermal Oil Heat Resource Continuous Hollow Paddle Dryer | Application: | Plastic processing |
|---|---|---|---|
| Model type: | Vacuum Paddle Dryer | Heat transfer area: | 13 M2 |
| Effective volume: | 0.59 M3 | Material: | Stainless steel & carbon steel |
| Heating source: | electricity | Rotating speed: | 5-20 RPM |
| Transmission power: | 5.5KW | ||
| ハイライト: | 空のかいドライヤー13M2,5RPM空のかいドライヤー,真空のかいドライヤー13M2 |
||
製品の説明
熱転送エリア 13M2 熱油 熱資源 連続空洞パドルドライヤー
製品が間接的に熱したり冷やしたりできるパスタ,粒粉,粉末,スラム材料は,乾燥,冷却,加熱,不妊,反応,低温燃焼および他のユニット操作設備の特殊なクイン状の振動式熱伝送刃は,高熱伝送効率と熱伝送表面の自己清掃機能を備えています.
わかった
製品の動作原理
製品の特徴
技術的な利点
1) 95% に達する高熱効率
2) 熱伝達媒体は製品に接触しない.
3) 製品を輸送するためにガスが使用されない.ガスの流出は最小限である.
4) 温度を正確に制御する
5) 製品の混合と移動によって,製品品質が均一である
6) 一回連続で進行するプロセス
7) 高温移転面積と処理体積の比 - 床面積の減少
8) 操作が簡単で,注意は最小限
9) 燃える材料を処理する際に直接乾燥するよりも安全
10) シンプルで耐久性の高い設計で,容易かつ保守が低コスト
11) 独特のメッシュディスクを持つ二重反回転シャフトは,密着な混合,均等な熱伝達,高い熱伝達率,そして自己清掃効果を生成します.熱伝達面積と体積比の大きなホールディスクとジャケット容器の使用によって達成されます温室効果ガソリンは,暖房が流れるように作られています.その結果,コンパクトな機械は,スペースの必要性が少なく,設置コストも低くなります.
製品使用
食品,化学,石油化学,染料,工業泥などの分野で成功して使用されています. 設備の暖房,冷却,混合機能により,次の単位操作を完了できます.低温で焼却,冷却,乾燥 (溶剤回収),加熱 (溶融),反応,不菌化.同時に熱伝送表面を混ぜる刃,熱伝達の面積単位あたりの有効容量が増加する圧縮 - 拡張混合機能により,材料が均等に混合される.軸に沿った材料を"プラグフロー"の動きに材料の温度,湿度,傾斜の非常に小さな程度を混合します.
テクニカルパラメータ
| モデル | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 熱移転面積 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 効果的容量 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| スピード範囲 (rpm) | 5から20 | 5から20 | 5から20 | 5から20 | 5から20 | 5〜10 | 5〜10 | 5〜10 | 5〜10 | 1 から 8 | 1 から 8 | 1 から 8 | 1 から 8 |
| トランスミッションパワー (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 装置の幅 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 総幅 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 装置の長さ (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 総長さ (m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 中央の高さ (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 設備の総高さ (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

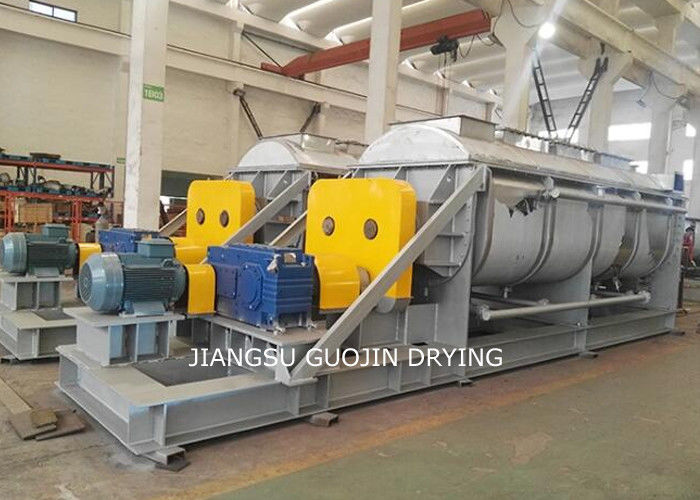

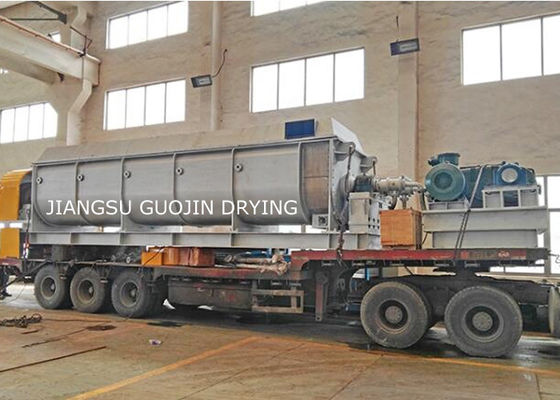

製品展示
