詳細情報 |
|||
| Item Name: | DCRD Series Double Cone Rotary Vacuum Dryer/Conical Rotating Drying Mahchine | Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing |
|---|---|---|---|
| Model type: | DCRD-500 | Volume inside of tank: | 500L |
| Max loading capacity: | 200L | Max loading weight: | 100kg |
| Revolution: | 3-13rpm | Heating area: | 2.8M2 |
| Motor power: | 1.5kw | Rotaing height: | 2250mm |
| Weight: | 1200kg | Design pressure inside of tank: | -0.1~0.15Mpa |
| Design pressure of jacket: | <0.3 | ||
| ハイライト: | 真空の乾燥装置,真空のドライヤー |
||
製品の説明

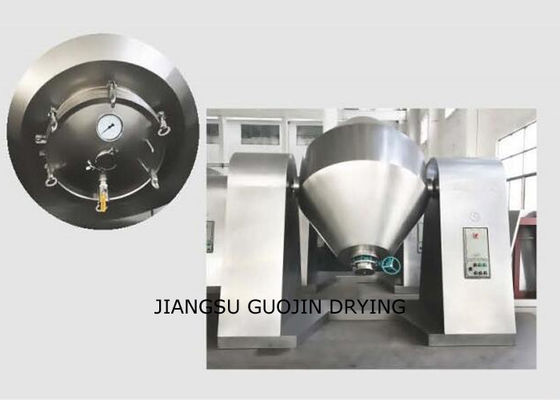

DCRDシリーズ 双角型回転式真空乾燥機
DCRDシリーズダブルコーン回転真空乾燥機は,私たちの工場によって開発された新しい世代の乾燥装置です. 同様の機器の技術の組み合わせに基づいて.それは2つの接続方法があります.ベルト接続とチェーン接続乾燥機は安定して動作する.特殊な設計により,2つのシャフトが良好な同心性を実現します.熱介質と真空システムは,すべて米国からの技術で信頼性の高い回転コネクタを適応この基礎で,我々はまた,SZG-Aを開発しました.それは,尖塔の速度変更と恒常温度制御を実行することができます.乾燥産業の専門工場として,我々は毎年顧客に百セットを供給します. 作業介質については,それは熱油または蒸気または熱水である可能性があります. 粘着原料の乾燥のために,我々は特にあなたのために混ぜるプレートバッファを設計しました.
作業原理
1) 熱源 (熱水,低圧蒸気,熱油) が密封されたジャケットを通過すると,熱は内殻を通って原材料に伝わります.
2) 駆動力の作用下,タンクはゆっくりと回転し,原料は連続的に混合されます.強化乾燥の目的は実現できます.
3) 原材料は真空状態にある.蒸気圧が下がると,原材料の表面にある水分 (溶媒) が飽和し,蒸発する.溶媒は真空ポンプを通して放出されます.
4) 原材料の水分 (溶媒) が浸透し,蒸発し,継続的に放出されます.
5) 生産プロセスは継続的に行われ,乾燥は短時間で行えます.
製品使用
この乾燥機は,化学,医薬品,食品産業における低温で濃縮,混合,乾燥する必要がある原材料 (例えば生化学製品) に適しています.特に酸化しやすい原材料に適しています.蒸発し,熱に敏感であり,毒性があり,乾燥過程で結晶を破壊することは許されません.
製品の特徴
1) 熱源が熱油である場合,自動恒温制御を使用します.生物製品や鉱物原材料の乾燥に使用できます.動作温度は, 20 ~ 160 °Cから調整することができます.
2) 熱効率は普通のドライヤーに比べて 2倍以上になります.
3) 熱付け方法は間接的な乾燥で,原材料は汚染されない.それはGMPの要件に準拠しています. 4) 乾燥機は清掃と保守に簡単です.
テクニカルパラメータ
| モデル | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| タンク内の容量 (L) | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 最大負荷容量 (L) | 40 | 140 | 200 | 300 | 400 | 600 | 800 | 1400 | 1800 | 2000 |
| 最大荷重 ((kg) | 20 | 70 | 100 | 150 | 200 | 300 | 400 | 700 | 900 | 1000 |
| リボリューション (rpm) | 3 - 13 | 6 | 5 | 4 | 4 | 4 | ||||
| 暖房面積 (M2) | 1.1 | 2.3 | 2.8 | 3.9 | 5.1 | 6.5 | 8.2 | 12.2 | 16.5 | 18.2 |
| モーターパワー (kw) | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 |
| 占拠面積 (mm) | 2160*800 | 2160*800 | 2350*800 | 2560*1000 | 2860*1300 | 3060*1300 | 3260*1400 | 3760*1800 | 3960*2000 | 4400*2500 |
| 回転高度 (mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| 容器の設計圧力 (Mpa) | -0.1~015 | |||||||||
| ジャケットの脱水圧 (Mpa) | <0.3 | |||||||||
| 体重 (kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
設置図

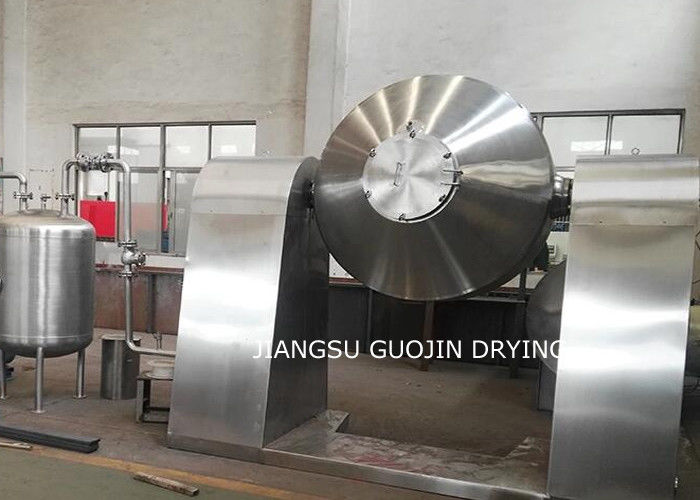

製品展示
