詳細情報 |
|||
| Item Name: | CPD Series Continous Plate Dryer | Model Type: | Hot Air Dryer |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Condition: | New |
| Place of Origin: | Jiangsu, China | Power: | Depand on the model |
| 証明: | ISO9001 | Key Selling Points: | Long Service Life |
| Warranty: | 1 year | Material: | Stainless steel |
| Drying Type: | Continous drying | Heating source: | Steam,Natural gas, LPG, Coal, Electricity |
| Drying area: | 3.3-180m2 | Model: | CPD 1200-3000 |
| Outer diameter: | 1865-3768 | ||
| ハイライト: | 熱気のドライヤー,熱気のより乾燥した機械 |
||
製品の説明
CPDシリーズ連続型プレートドライヤー
1連続プレートドライヤー / ディスクドライヤー / CPDプレートドライヤー
2様々な産業で広く使用されています.
3低エネルギー消費
4操作と制御が簡単
製品説明
CPDシリーズの連続プレートドライヤーは,高効率の伝導と連続乾燥機器の一種です.そのユニークな構造と動作原理は,高熱効率の利点を提供します.低エネルギー消費プレート乾燥機は,広く化学分野での乾燥プロセスに使用されています.医薬品農産物,食品,飼料,農産物および副産物の加工などで,様々な産業によって好評されています.1200 の 4 つの仕様, 1500, 2200 と 2500; そして3種類の構造 A (炭素鋼),B (接触部品のための不?? 鋼) とC (Bをベースに,蒸気パイプ,メインシャフトとサポートのための不?? 鋼を追加するために,シリンダーボディと上蓋用のステンレス鋼の内膜)乾燥面積は4~180平方メートルで,現在では,様々な製品の要求に応えるために,何百ものシリーズ製品モデルと様々な種類の補助装置が利用可能になっています.
製品の動作原理
湿った材料は乾燥機の上部にある最初の乾燥層に連続的に供給されます.と急進的な螺旋線に沿って大きな乾燥プレートの外縁に落ちる材料は,小さな乾燥プレートから外側に移動し,下にある大きな乾燥プレートの外側に落ちます.材料は連続してドライヤーを通過することができますように,小さな大きな乾燥プレートの両方が順番に配置されています熱媒体は飽和蒸気,熱水,熱油である.熱は片端から空洞な乾燥プレートに導かれ,もう片端から外に出ます.乾燥プレートの最後の層から乾燥機の下部に乾燥材料を落とし,その後,排放出口にレイクによって移動します. 材料の水分は,上部蓋の排気口から除去されます. 真空型プレートドライヤーでは,水分は,上部蓋の真空ポンプによって吸い出されます.乾燥した材料は底層から放出されます乾燥機には,フィニッシュ式ヒーター,溶剤回収用コンデンサー,袋除塵器,戻り・混ぜメカニズム,吸気扇などの補給装置が装備されれば,乾燥能力は向上することができる.ほか.
製品の特徴
1操作が簡単で,幅広い用途
(1) 材料の厚さ,メインシャフトの回転速度,ハローの腕の数,ハローのスタイルとサイズを調整して,最適な乾燥プロセスを達成します.
(2) 乾燥プレートの各層は,熱または冷たい材料を個別に熱または冷たい材料に供給し,温度制御を正確かつ簡単にすることができます.
(3) 材料の残留時間は正確に調整できます.
(4) 材料の単流方向,回流と混合なし,均質な乾燥と安定した品質,再混合は必要ありません.
2簡単でシンプルな操作
(1) 乾燥機の開始停止は,かなりシンプルです
(2) 材料 の 供給 が 停止 さ れ た 後,乾燥 器 から 簡単に 放出 さ れ ます.
(3) 設備内では,大きな視界窓を通して,注意深く清掃と観察を行うことができます.
3低エネルギー消費
(1) 材料の薄い層,メインシャフトの速度が低く,材料の輸送システムに必要な電力とエネルギーは小さい.
(2) 熱を伝導して乾燥し,高熱効率で低エネルギー消費.
4良好な操作環境,溶媒は回収され,粉末排出は排気ガス要件を満たすことができます.
(1) 普通の圧力タイプ: 装置内の空気の流れ速度が低く,上部が高く,下部が湿度が低いため,粉末は装置に漂うことができなかった.尾気体にはほとんど塵粉がないので,上部にある湿気排出口から放出されます.
(2) 閉ざされたタイプ:溶剤回収装置で装備され,湿ったキャリアガスから有機溶剤を容易に回収できます.溶剤回収装置はシンプルな構造と高い回収率を持っています.そして窒素は,燃焼対象の密閉循環中の湿気輸送ガスとして使用できます.特に,燃やす,爆発性,毒性のある材料の乾燥に適しています.
5簡単に設置し,小さな占有面積.
(1) 乾燥機が配送のために整体として用意されているため,持ち上げだけで現場に設置し固定することはかなり簡単です.
(2) 乾燥プレートは,層に分け,垂直に設置されているため,乾燥面積は大きいが,占拠面積は小さい.
技術の製品特性
1乾燥皿
(1) 切断圧:一般的には0.4MPaで,最大は1.6MPaに達する.
(2) 作業圧:一般的には0.4MPa未満で,最大は1.6MPaに達する.
(3) 給湯媒体は:蒸気,熱水,油.乾燥プレートの温度が100°Cである場合,熱水を使用できます. 100°C~150°Cでは,飽和水蒸気 ≤0.4MPaまたは蒸気ガス,そして150°C~320°C>32°Cになると,電気,油,溶けた塩で加熱されます.
2材料のトランスミッションシステム
(1) 主軸回転: 1~10r/min,トランスダッサーの電磁性タイミング
(2) ハローアーム:各層のメインシャフトに固定される2~8枚のアームがあります.
(3) ハロー の 刃: ハロー の 刃 を 囲み,プレート の 表面 と ぶっ て 浮き て 接触 し て い ます.種類 が 異なっ て い ます.
(4) ローラー: 簡単に凝集される製品,または磨きの要件では,熱伝送と乾燥プロセスは
適切な場所にローラーを配置することで強化されます.
3シェル
3つの種類があります:通常の圧力,密閉,真空
(1) 正常圧:シリンダーまたは8面シリンダー,全体および二面構造があります.暖房メディアの主要入口および出口管は,殻の中にあり,外殻にも含まれます.
(2) 密封:円筒状の殻で,内部圧力5kPaを耐えることができ,加熱介質の入口と出口の主導管は,殻内または外にある可能性があります.
(3) 真空:円筒状の殻,外部の圧力が0.1MPaに耐えられる.入口と出口の主要な管は殻内にある.
4エアヒーター
乾燥効率を高めるため,大きな蒸発容量の適用は正常です.
製品使用
乾燥,熱分解,燃焼,冷却,反応,およびサブライメーション:
1有機化学物質
2鉱物化学品
3医薬品・食品
4飼料と肥料
テクニカルパラメータ
| タイプ | 直径 (mm) | 高さ (mm) | 乾燥した面積 (m2) | パワー (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 年 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 年 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 年 | 6301 | 55.4 | 7.5 | |
| 2200/20 年 | 6721 | 61.6 | ||
| 2200/22 年 | 7141 | 67.7 | 11 | |
| 2200/24 年 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 年 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 年 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 年 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

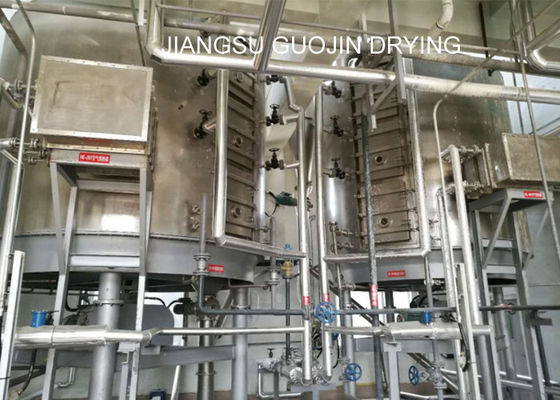

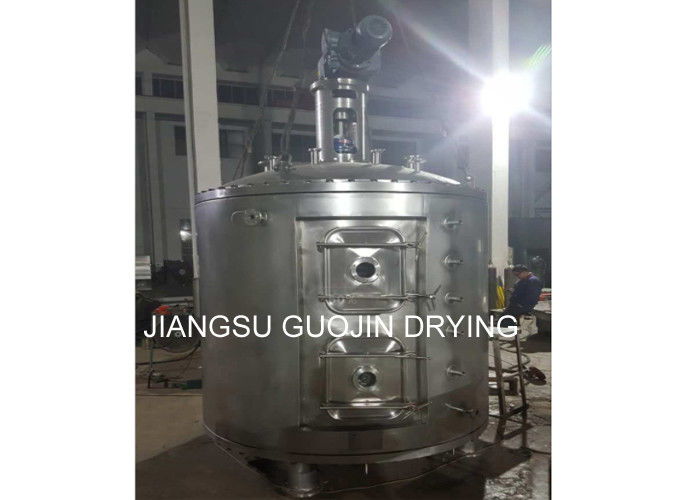

製品展示
