詳細情報 |
|||
| Item Name: | VFBD Series Vibrating Fluid Bed Dryer | Model Type: | VFBD-3x0.3 |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Area of fluidzed bed: | 0.9M2 |
| Inlet air temperature: | 70-140 | Outlet air temperature: | 40-70 |
| Water evaporation: | 20-35kg/h | Vibration motor model: | YZS8-6 |
| Vibration motor power: | 0.75x2kw | Heating source: | Steam,Natural gas, LPG, Coal, Electricity |
| ハイライト: | SS316Lの振動の流動床のドライヤー,SS304振動の流動床のドライヤー,0.9M2は-ベッドのドライヤーを流動性にした |
||
製品の説明
VFBDシリーズ振動性液体床乾燥機
1.液体床乾燥機/連続液体床乾燥機/塩液床乾燥機
2.連続乾燥
3GMP 標準
4ステンレス鋼304と316L 防腐
記述
振動式流体床乾燥機は,静的流体床に基づいて開発された新しい技術である.流体床に機械的な振動が加わります.湿った物質の粒子は空気流に入り,液体化床を形成する物質は興奮力によって外に出る.空気配送プレートの振動は,物質粒子の流動化と流動床内の物質の動きを誘発する.流体化された材料は熱い空気と接触し,同時に熱と質量移転を行います乾燥した製品は放出口を通って放出されます.
作業原理
材料は機械に供給され,振動と空気流の二重機能の下で,材料は流体床に沿って移動し,継続的に前進します.交換後の熱から流体化ベッドを通って上向きに熱気と湿った材料乾燥した材料から口から排泄されたサイクロン塵の排出量.
特徴
1設計は爆発防止であり,主要機械と鍵部分に爆発放出ディスクまたは換気口が装備されているため,操作の安全性を確保します.(爆発放出ディスクや揮発性有毒ガスを持つ換気口はありません.デザインは特別だ)
2溶媒は回収されるので,製品のコストは低くなります.
3完全に閉ざされた設計を採用し,完成品の収集率は非常に高く,ほぼ100%であり,他のタイプのドライヤーでは通常より低い.
4システム内の洗濯塔装置を装備し,運用信頼性を向上させるために高度な原子化洗浄装置を採用します.
5酸化可能な材料については,閉循環噴霧乾燥機は,材料が酸化しないようにするために,惰性ガスを使用します.
製品特性
* 材料は均等に熱され,熱が完全に交換されます.これは乾燥の強度が高いプロセスです.
* 振動モーター駆動が使用され,スムーズな動作,容易な保守,低騒音,長寿の利点があります
静かさで流れる 死角なしで 吹き抜ける現象です
床の深さと乾燥機内の材料の移動速度は,振幅の変化によってステップレスな調整を達成することができます.
材料の表面にわずかな損傷を与え,繊細な材料の乾燥に使用することができ,粒子が不規則である場合,作業結果に影響を与えません.
* 完全に閉ざされた構造を使用し,材料と空気のクロス汚染を効果的に防止し,クリーンな操作環境です.
* 材料の乾燥時間は基本的には同じで,居住時間は短く,床の深さは小さい,通常は2~5cmです.
適用する
* 石油化学産業
I> 不機:ボラクス,ボリック酸,ガラス繊維,アンモニアム水素フッ化物,カリウムパーマンガナート,ナトリウムパーボラート,アンモニアムチオシアナート,ナトリウムチオシアナート,コバルト硫酸,ニッケル硫酸亜鉛硫酸ヘプタヒドレートアモニウム塩化物,カルシウム,ストロンチウム塩化物,ナトリウム塩化物,ストロンチウム,銅硫酸五水分,ナトリウム塩化物,ナトリウム硫酸物,アモニウムナトリウム,カルシウムナトリウム,ナトリウムナトリウムカリウムブロマイドナトリウムブロマイド,ナトリウム硫酸,ナトリウム塩
オーガニック物質:オキシル酸,サキシン酸,ヒドロキノン,p-ニトロベンゾ酸,フマリック酸,ペンタエリトリトール,レソルチノール,カテコル,カルシウムヒポクロライト,ナトリウムシリケート,GDL,ナトリウムグルコネートティオウレイア肥料: カリウム二水素リン酸,カルシウム水素リン酸,モノアモニウムリン酸,アモニウム硫酸マグネシウム硫酸ヘプタヒドラート
IV> 農薬:イミダクロプリド粒,グリホサート粒
V>ポリマー: 吸収性の高い樹脂,ポリスタリン樹脂,ナトリウムポリアクリラート
化学品:洗濯粉
化学添加物:メチルセルロース,ポリアクリラミド,ヒドロキシエチルセルロース
*食品・飲料産業:L-アラビノース,アセスルファム,エリトリトール,トレハロース,カラメル,ワイン酸,コーヒー,パン粉,ミルク粉,リン酸,カリウムシトラート,ナトリウムシトラート,マルチトール,キシロース,キシリトール,ル精製砂糖カリウムソルバート,塩,ナトリウムサカリン,モノナトリウムグルタマート,ナトリウムイソVC,
* 医薬品医療産業:ハニーシックル パラセタモール タウリン ビタミンC
畜産と漁業カノーラ,種子
適用範囲:
大粒や不規則な粒子のために不快に流動化された製品のために,乾燥または冷却プロセスに使用することができます.素粒子の整合性を保ち,容易に粘着する材料を乾燥させるため,より低い流動化速度を必要とする水晶水を含む材料の表面水の除去.
テクニカルパラメータ
| モデル | A について | B について | C について | D | E について | F について | 体重 (kg) |
| VFBD-3x0 について3 | 3000 | 300 | 1350 | 900 | 430 | 1650 | 1250 |
| VFBD-4.5×0 について3 | 4500 | 300 | 1350 | 900 | 430 | 1650 | 1560 |
| VFBD-4.5X045 | 4500 | 450 | 1550 | 950 | 430 | 1700 | 1670 |
| VFBD-4.5X06 | 4500 | 600 | 1650 | 950 | 430 | 1700 | 1910 |
| VFBD-6x0 について45 | 6000 | 450 | 1650 | 950 | 430 | 1700 | 2100 |
| VFBD-6x0 について6 | 6000 | 600 | 1700 | 1000 | 500 | 1700 | 2410 |
| VFBD-6x0 について75 | 6000 | 750 | 1850 | 1000 | 600 | 1850 | 2340 |
| VFBD-6x0 について9 | 6000 | 900 | 2000 | 1000 | 600 | 1850 | 3160 |
| VFBD-7.5×0 について6 | 7500 | 600 | 1850 | 1000 | 600 | 1850 | 3200 |
| VFBD-7.5×0 について75 | 7500 | 750 | 2000 | 1000 | 600 | 1850 | 3600 |
| VFBD-7.5×0 について9 | 7500 | 900 | 2100 | 1000 | 600 | 1850 | 4140 |
| VFBD-7.5×1 試聴する2 | 7500 | 1200 | 2500 | 1150 | 800 | 2050 | 5190 |
| VFBD-7.5×1 試聴する5 | 7500 | 1500 | 2850 | 1570 | 800 | 2370 | 6426 |
| VFBD-8x1 について8 | 8000 | 1800 | 3250 | 1800 | 900 | 2700 | 8600 |
| モデル | 流体床の面積 (m2) | 入口空気の温度oC) について | 出口空気の温度はoC) について | 水蒸気 (kg/h) | 振動モーターモデル | 振動エンジン |
| VFBD-3x0 について3 | 0.9 | 70〜140 | 40~70 | 20〜35歳 | YZS8-6 | 0.75×2 |
| VFBD-4.5×0 について3 | 1.35 | 35〜50 | YZS10-6 | 0.75×2 | ||
| VFBD-4.5X045 | 2.025 | 50から70 | YZS15-6 | 1. 1x2 | ||
| VFBD-4.5X06 | 2.7 | 70~90 | YZS15-6 | 1. 1x2 | ||
| VFBD-6x0 について45 | 2.7 | 80〜100 | YZS15-6 | 1.5x2 | ||
| VFBD-6x0 について6 | 3.6 | 100から130 | YZS20-6 | 1.5x2 | ||
| VFBD-6x0 について75 | 4.5 | 120〜170 | YZS20-6 | 2.2x2 | ||
| VFBD-6x0 について9 | 5.4 | 140から170 | YZS30-6 | 2.2x2 | ||
| VFBD-7.5×0 について6 | 4.5 | 130〜150 | YZS30-6 | 2.2x2 | ||
| VFBD-7.5×0 について75 | 5.625 | 150から180 | YZS40-6 | 3.0x2 | ||
| VFBD-7.5×0 について9 | 6.75 | 160から210 | YZS40-6 | 3.0x2 | ||
| VFBD-7.5×1 試聴する2 | 9.0 | 200から280 | YZS50-6 | 3.7x2 | ||
| VFBD-7.5×1 試聴する5 | 11.25 | 230〜330 | YZS50-6 | 3.7x2 | ||
| VFBD-8x1 について8 | 14.4 | 290〜420 | YZS75-6 | 5.5x2 |

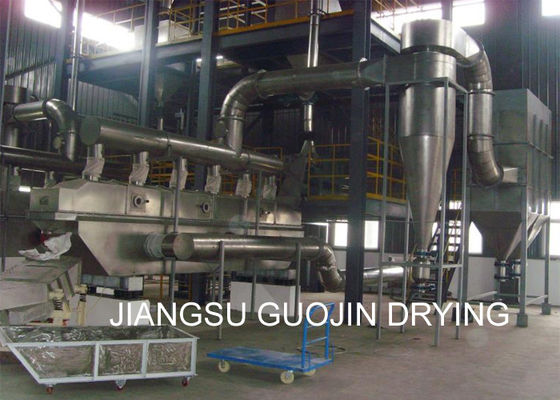

生産流

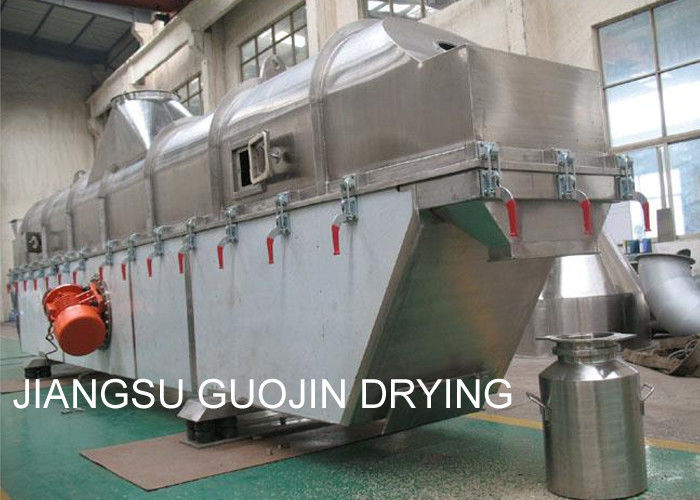

製品ショー
