詳細情報 |
|||
| Metal material: | SUS316/SUS304/ CARBON STEEL ,ETC | Water evaporation: | 5-2000kg |
|---|---|---|---|
| Heating source: | Steam / hot water / thermal oil | Temp: | 100-500℃ |
| Power supply: | Customized | Size: | Customized |
| ハイライト: | rotary drying machine,rotary vacuum dryer |
||
製品の説明
QJシリーズ ホールブレードドライヤー (ホールブレードドライヤー)
湿った原材料は,完全に熱い持ち物と表面と接続するために揺れ,その構造は水平にすることができます.フォースロールのダブルスクロール.
熱気型と転送型には2つのタイプがあります.熱気型では熱気と材料の接続によって乾燥が完了します.転送型では,熱気と材料の接続によって乾燥が完了します.材料は乾燥に熱い表面と接続されています材料の汚染を防ぐことができます.空気出口は少なく,効率は高く,サイズが小さく,エネルギーを節約し,空気の汚染を防ぐことができます.
- コンパクトな構造,小さな体積,熱伝導率係数が高く,最高の熱効果です. 一般的に熱効果は80%~90%に達します. エネルギーを節約する装置です.
- 低回転で,粒子を形作って原材料を切るのは難しい.
- 原材料に,広く使用し,操作が簡単で,原材料は数分から数時間まで調整できます.
- 補助機器はシンプルで 費用を節約できます
乾燥,冷却,空気回収,反応式暖房など
プラスチック,樹脂,無機化合物機械,肥料,飼料,染料,生粉,泥などで乾燥するのに適しています.
前言
| 種 | QJ3 | QJ 9 | QJ 13 | QJ 18 | QJ 29 | QJ 41 | QJ 52 | QJ 68 | QJ 81 | QJ 95 | QJ 110 |
| 熱伝達面積 m2 | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| 効果的体積 m3 | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| 回転速度範囲 r.m.p | 15〜30 | 10から25 | 10から25 | 10〜20 | 10〜20 | 10〜20 | 10〜20 | 10〜20 | 5 から 15 | 5 から 15 | 5〜10 |
| パワー kw | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| 容器の幅 mm | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1652 | 1828 | 2032 | 2210 |
| B 総幅 mm | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| C 容器の長さ mm | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| D 全長 mm | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| E 材料の入口と出口の距離 mm | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| F 中央の高さ mm | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| H 総高さ mm | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| N 蒸気入口 N (インチ) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 恋愛 に 関する 知識 | 恋愛 に 関する 知識 | 恋愛 に 関する 知識 | 恋愛 に 関する 知識 | 2 |
| O 水出口 "o" (インチ) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 恋愛 に 関する 知識 | 恋愛 に 関する 知識 | 恋愛 に 関する 知識 | 恋愛 に 関する 知識 | 2 |
◆ QJシリーズホローブレードドライヤー (ホローインペラードライヤー) (ホローペッドルドライヤー) は,ペースト,粒子,粉末,スロー状態の材料を乾燥または冷却するために適用され,乾燥プロセスを実行します.冷却特殊な混ぜ合わせと加熱転送刃,高熱転送効率,および自己清掃機能を提供.特殊なチョック形の混ぜ合わせと熱伝送の刃は,高熱効率と熱伝送表面の自己清掃機能を持っています.

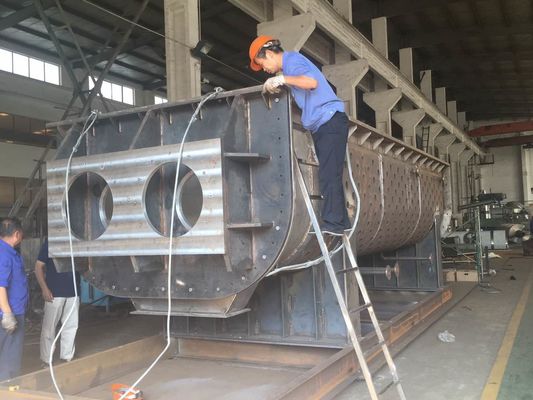

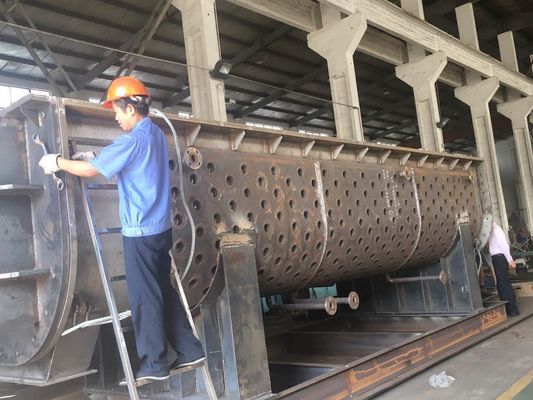

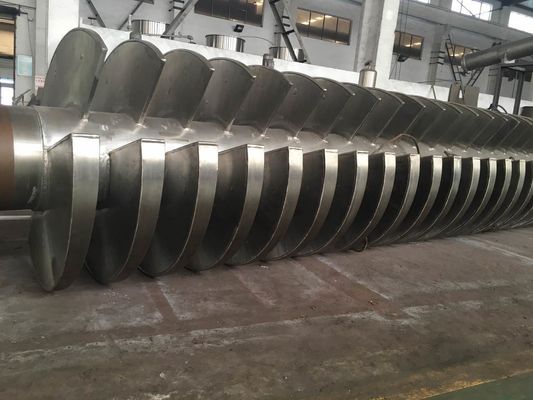

ホール・チョック形の刃は,ホール・シャフトに集中している.ホール・シャフトから刃を通る熱媒体は,効果的体積における熱伝達領域は非常に高い.熱媒体の温度範囲は-40 °Cから320 °Cです.蒸気,液体状態,蒸気,熱油などです. 間接的な加熱,空気によって熱が運ばれていません.熱隔熱層の損失を除いて,すべての熱は材料の乾燥のために利用されますチョック型の刃の表面は自己清掃機能を持っています.製品粒子の相対的な動きと,チョックされた表面は,チョックされた表面に固定された材料を清掃する可能性があります.作業中に熱を伝達する表面の清潔さを保つため.空洞刃乾燥機の殻は Ω 形である.通常,殻に2つまたは4つの空洞の混ぜ軸が装備されています.材料の漏れを防ぐために熱伝達媒体は回転コネクタ,ジャケットのシェル,空洞の混ぜ軸を通って流れます.最良の転送効果を確保するために熱媒介によって異なる内部構造を採用します.
