詳細情報 |
|||
| Matal material: | SUS316/SUS304/ CARBON STEEL ,ETC | Heat source: | Steam / electrical / natural gas / diesel / etc; |
|---|---|---|---|
| Temp: | 100-500℃ | Power: | Customized |
| Weight: | 3000-20000kg | Motor: | ABB / SIEMENS/ SEW |
| ハイライト: | rotary drying machine,rotary vacuum dryer |
||
製品の説明

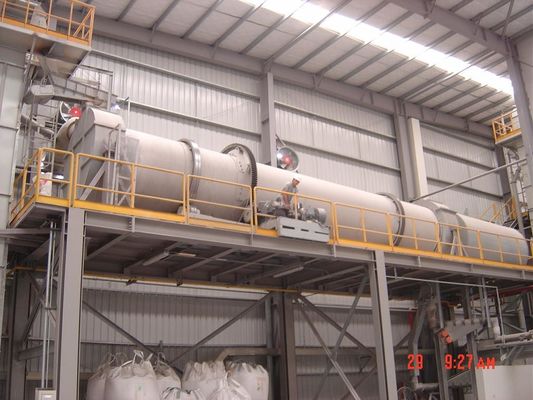

HYGシリーズ ローターバレー熱気乾燥機 (ローターバレー乾燥機)
詳細な製品説明
1. 連続運転
2. 手作業コストの低さ
3標準ではない,異なる容量
4. 敷地内での設置と稼働
木材,木片,ソーダ乾燥の最大の特徴は 容量が大きいため ローータリードラムドライヤーが対応しますあなたの容量が非常に大きい場合,通常の乾燥装置よりもはるかに低い.
回転ドラムドライヤーの作業原理
乾燥機の片頭から湿った材料を荷重に,そしてそれはバフラーによって混ぜられ,バレーに均等に分布されます.材料は均等に分布され,乾燥機に分散されます.パラレル (またはカウンター) 流れの熱い空気と完全に接触乾燥過程では,材料は,角のバフラーと熱気の影響下に置かれ,ドリバーの反対側にある星形卸載器に移動します.
特徴 ロータリー ドラム ドライヤー
1生産能力も高い. 生産能力も高い.
2材料が桶を通る抵抗が少なく,消費電力は低くなっています.
3材料の異なる特性への応用能力は高い.
4操作費は低く,製品の乾燥の均一性は良好です.
前言
乾燥機の片頭から湿った材料を荷重に,そしてそれはバフラーによって混ぜられ,バレーに均等に分布されます.材料は均等に分布され,乾燥機に分散されます.パラレル (またはカウンター) 流れの熱い空気と完全に接触乾燥過程では,材料は,角のバフラーと熱気の影響下に置かれ,乾燥機の反対端にある星形卸機に移動します.
構造

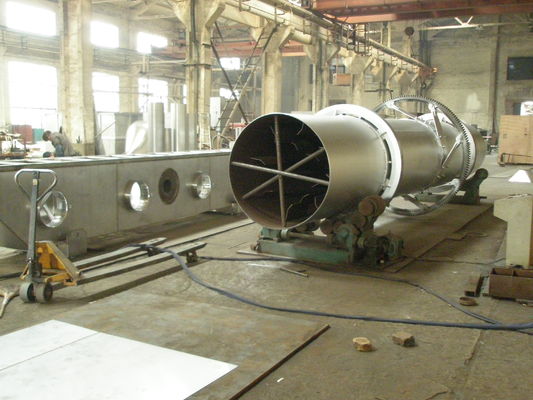

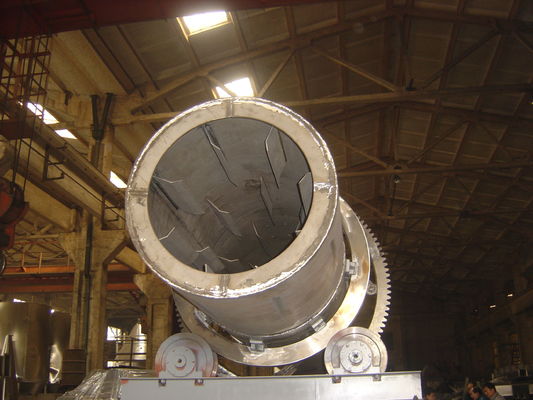

ローટરીドライヤーは主に回転体,リフティングプレート,駆動装置,サポート装置,シールリング,その他の部品で構成されています.工夫が完璧だ,高出力,低エネルギー消費,操作に便利です.
特徴
| モデル | 直接加熱の時計回りの流れの仕様 | 直接加熱の時計回りの流れの仕様 | 熱を直接逆流のスペック |
直接熱する |
複合熱 | 複合熱 |
| 原材料の種類 | 鉱石 | 吐き気 | 爆発煙 | アモニウム硫酸 | リンゴ肥料 | 石炭 |
| 処理する量 kg/h | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| 主要湿度 % | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
| 最終湿度 % | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
| 平均直径 mm | 6.5 | 0.05 | 4.7 | 0.5-17 | 0.5 | 5 |
| 原材料の総密度 kg/m2 | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| 熱気量kg/h | 39000 | 5400 | 10750 | 9800 | 6500 | 16000 |
| 入口の気温 °C | 600 | 165 | 500 | 180 | 650 | 570 |
| 原材料の出口温度 °C | 42 | 100 | 70 | 80 | 75 | |
| 暖房方法 | ガス | 電気暖房 | 重油 | 燃料熱炉 | 重油 | 重油 |
| 負荷効率 % | 6.3 | 7 | 7.5 | 7.8 | 18 | |
| リボリューション r.p.m | 4 | 4 | 3.5 | 3 | 4 | 2 |
| 傾き m/m | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
| 混ぜたハゲの量 | 12 | 24 | 12 | 22 | 内部シリンダーの外側 8 中から外へ16 |
6 12 |
| ドライヤーの直径 m | 2.0 | 1.5 | 2 | 2.3 | 外気筒2 内気筒084 | 外気筒 2.4 内気筒 095 |
| ドライヤーの長さ m | 20 | 12 | 17 | 15 | 10 | 16 |
| 駆動力 Kw | 22 | 7.5 | 15 | 11 | 11 | 15 |
1. 樽のモーター化レベルは高く,生産能力は高い.
2材料がバレルを通る抵抗は少なく,消費電力は低くなっています.
3材料の異なる特性への応用能力は高い.
4操作は安定し,操作手数料は低く,製品の乾燥の均一性は良好です.
5ローータリードライヤーは主に回転体,リフティングプレート,駆動装置,サポート装置,シールリングおよび他の部品で構成されています.したがって,合理的な構造の利点があります.工夫が完璧だ,高出力,低エネルギー消費,操作に便利です.
