詳細情報 |
|||
| product name: | Fluid Bed Dryer Machine | dryer shape: | Horizontal |
|---|---|---|---|
| drying type: | high quality | material: | granules,powder |
| dusting type: | bag filter,cyclone | application: | WDG |
| Power of fan(kw): | 5.5 | Temperature of air in(℃): | 120-140 |
| Tem. of raw material(℃): | 40-60 | Occupied area(m2): | 18 |
| ハイライト: | 横の流動床のドライヤー機械,産業流動床のドライヤー機械,微粒の流動床のドライヤー機械 |
||
製品の説明

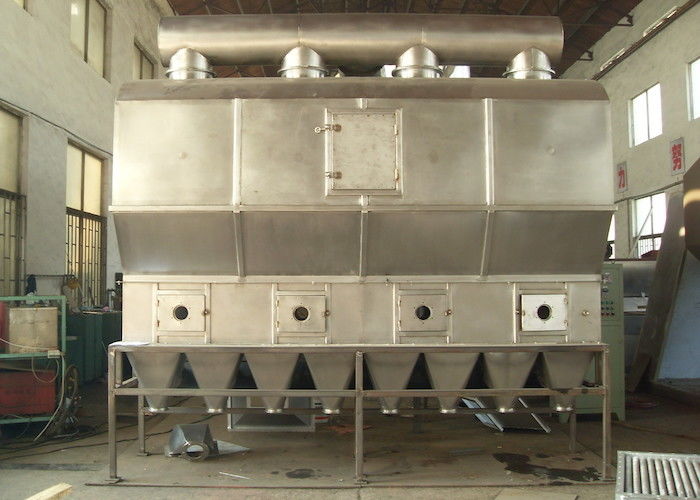

水平流体床乾燥機
記述

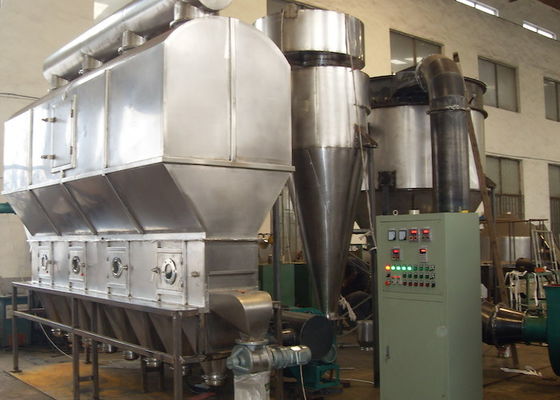

高品質の水平型流体化床乾燥 WDGライン30年以上の運用と改善を通じて,薬剤,化学,食品,利益などの産業の分野で活発な役割を果たしています.空気フィルターからなる流体床 サイクロン分離機 塵収集機 高速遠心扇風機 コントロールキャビネットなど実用的な必要に応じて,粉末除去装置を装備する必要があります.サイクロン分離器と塵収集器を両方またはそのうちの1つを選択することができます.サイクロン分離機は,原材料が大きい場合と,原材料が軽い場合,粉塵収集機は選択できます.さらに,あなたの選択のための気圧給餌装置があります.このマシンには,連続型と間歇型の2種類の操作があります.
モデルAのスケッチフロー モデルBのスケッチフロー モデルCのスケッチフロー

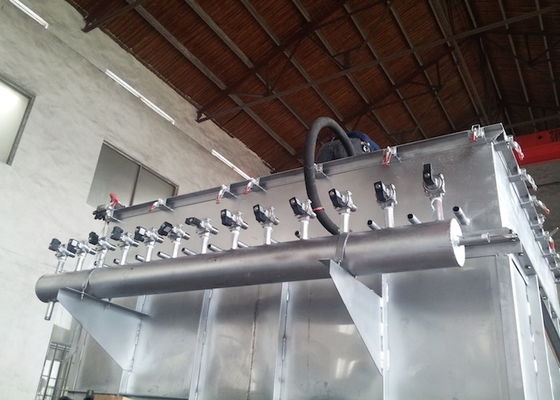

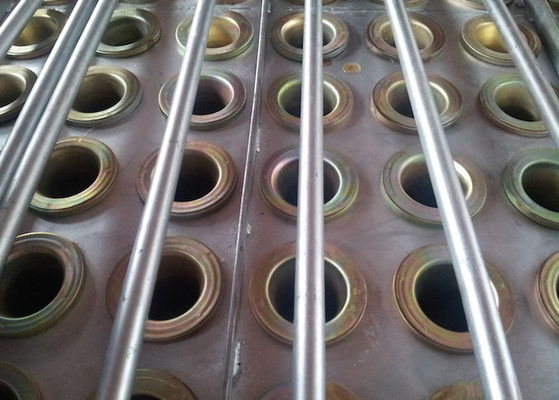

(バッグフィルター A manul,B plus)
適用する
薬剤,化学原料,食品,穀物加工,飼料など,乾燥プロセス.例えば,生薬,錠剤,中国薬,健康保護食品,飲料,飼料,樹脂適正な原材料の直径は通常0.1-0.6mmである.最も適した原材料の直径は0.5-3mmである.
作業原理
清潔で熱い空気は,バルブプレートの配送器を通して流体床に入ります.湿った材料は,熱い空気によって流体状態を形成します.熱気と原材料の接触が広かったため連続型を使用すると,材料はベッドの前側から入って,ベッドで数分間流体化され,ベッドの反対側を浮かせます.機械は負圧で動作する.
テクニカルパラメータ
| モデル | XF0.25〜(XF10) | XF0.25-2(XF20) | XF0.25-3(XF30) | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| ベッド層の面積 (m2) | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| 乾燥容量 (kg2o/h) | 10〜15 | 20〜25 | 30〜45 | 52~75 | -30歳 | 42~60 | 63~90 | 84〜120 | 105-150 | 56~80 | 84〜120 |
| 扇風機の電源 (kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 15 | 22 | 30 | 30 | 30 | 37 |
| 空気の温度 (°C) | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 |
| 原材料の温度 ((°C) | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 |
|
総寸法 (メインフレーム) L×W×H(m) |
1 × 0.6 × 3 は35 | 2×0.6×3です. これは,35 | 4 × 0.6 × 3 について35 | 6×0.6×3です. これは,35 | 2×0.70×3です. この2つの数字は,4 | 4×0.7×3です. これは,4 | 6×0.7×3です. これは,4 | 8×0.7×3です. この3つのうち,4 |
10 × 0.7 × 3 について4 |
4 × 1 × 3 についてです.58 |
6 × 1 × 3 は58 |
| 占拠面積 (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| モデル |
XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5〜10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| ベッド層の面積 (m2) | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| 乾燥容量 (kg2o/h) | 70〜100 | 105-150 | 140〜200 | 175-250 年 | 210〜300 | 245-350 年 | 280〜400 | 315-450 年 |
| 扇風機の電源 (kw) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
| 空気の温度 (°C) | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 | 120〜140 |
| 原材料の温度 ((°C) | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 |
|
総寸法 (メインフレーム) L×W×H(m) |
4×1.2×4 について考えてみましょう1 | 6 × 1.2 × 4 について考えてみましょう1 | 8×1.2×4 とすると1 | 10 × 1.2 × 4 について考えてみましょう1 | 12 × 1.2 × 4 について考えてみましょう1 |
12 × 1.2 × 4 について考えてみましょう1 |
16×1.2×4 について考えてみましょう1 |
18 × 1.2 × 4 について考えてみましょう1 |
| 占拠面積 (m2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
注: 乾燥容量は,乾燥した梅の結晶の原水分分分20%と最終水分分分5%と,130°Cの空気吸入温度に基づいて測定されます.他の材料の乾燥能力は,実用的な乾燥条件に基づきます.
